中国工程建设标准化协会标准

T/CECS 1240-2023

主编单位：中国建筑西南勘察设计研究院有限公司

北京中岩大地科技股份有限公司

批准单位：中国工程建设标准化协会

施行日期：2023年6月1日

2023 北京

根据中国工程建设标准化协会《关于印发＜2018年第二批协会标准制订、修订计划）的通知》（建标协字〔2018〕030号）的要求，由中国建筑西南勘察设计研究院有限公司、北京中岩大地科技股份有限公司等单位编制的《弃土场工程技术规程》，经本协会勘测专业委员会组织审查，现批准发布，编号为T/CECS 1240-2023，自2023年6月1日起施行。

前言

根据中国工程建设标准化协会《关于印发＜2018年第二批协会标准制订、修订计划＞的通知》（建标协字〔2018〕030号）的要求，编制组经深入调查研究，认真总结工程实践经验，参考国内外先进标准，并在广泛征求意见的基础上，制定本规程。

本规程共分13章和9个附录，主要内容包括：总则、术语和符号、基本规定、选址、测量与勘察、拦挡工程、弃土工程、截排水工程、边坡工程、生态工程、监测与巡查、关闭与安全评价、验收与移交等。

本规程的某些内容可能直接或间接涉及专利，本规程的发布机构不承担识别这些专利的责任。

本规程由中国工程建设标准化协会勘测专业委员会归口管理，由中国建筑西南勘察设计研究院有限公司负责具体技术内容的解释。执行过程中，如有意见或建议，请反馈给中国建筑西南勘察设计研究院有限公司（地址：四川省成都市成华区航天路33号，邮编：610052，邮箱：276657695@qq.com）。

主编单位：中国建筑西南勘察设计研究院有限公司、北京中岩大地科技股份有限公司

参编单位：中国建筑西南设计研究院有限公司、机械工业勘察设计研究院有限公司、中铁二院工程集团有限责任公司、西南交通大学、中冶集团武汉勘察研究院有限公司、上海交通大学、四川省地质工程勘察院集团有限公司、四川省公路规划勘察设计研究院有限公司、北京市勘察设计研究院有限公司、成都轨道建设管理有限公司、四川省冶勘设计集团有限公司、中国建筑第三工程局集团有限公司、云南机场集团有限责任公司、中国民航工程咨询有限公司、四川兴蜀工程勘察设计集团有限公司、中国地质调查局成都地质调查中心、深圳市勘察研究院有限公司、成都四海岩土工程有限公司、中国电建集团贵阳勘测设计研究院有限公司

主要起草人：康景文、柳建国、郑建国、胡卸文、魏永幸、杨林、韩煊、曹杰、叶世斌、陈近中、崔同建、郭在旭、陈继彬、罗刚、丁洪元、舒中潘、杨致远、钱霄、黄碧红、唐晓玲、张官福、高延超、闫北京、周毅、宁松涛、陈锦剑、张波、连逢逾、蔡友刚、白琚、林迅、李可一、刘希成、刘康、李鹏飞、贾欣媛、杨军、许建、刘博、王岩

主要审查人：梁金国、丘建金、蒋建良、张世殊、赵远清、何思明、李耀家

1 总则

1.0.1 为了在弃土场工程建造与运维中贯彻国家技术经济政策，做到安全适用、技术先进、保护环境、节约资源，制定本规程。

1.0.2 本规程适用于工程建设中弃土场工程的选址、勘测与设计、施工及检验、监测与安全评估、验收与移交。

1.0.3 弃土场的设置、设计和施工等应根据区域建设规划、弃土料性质、堆置场地原始地形及其工程地质与水文地质条件、弃土料运送距离、场地周边环境条件等因素综合分析确定，并应满足工程场地及其周边环境的水土保持、防灾减灾等要求。

1.0.4 弃土场工程除应符合本规程的规定外，尚应符合国家现行有关标准和现行中国工程建设标准化协会有关标准的规定。

2 术语和符号

2.1 术语

2.1.1 弃土料 spoil

由工程建设场地平整、挖方切坡、基坑开挖、隧道挖掘、既有建（构）筑物拆除等产生的废弃、无污染的土石料，建筑垃圾及其混合物的统称。

2.1.2 弃土场 spoil ground

堆置弃土料、拦挡结构、截排水设施和防护设施等的统称。包括永久设置的弃土场、临时设置的场地和土石料转运暂时堆放的场地。

2.1.3 堆置台阶 bench

弃土料堆置区内，为保持堆置体的稳定性，由弃土料自身性状决定的堆置体高度、宽度所形成的坡形。

2.1.4 堆置高度 stacking height

弃土料堆置区内，堆置体最高点与其坡脚最低点之间或堆置台阶最高点与其最低点之间的高差。

2.1.5 超前堆置宽度 advance spoil width

为防止后续堆置台阶弃土作业影响已堆置体台阶的稳定性和满足坡形修整需要，在堆置台阶时预留的堆置体平台的宽度。

2.1.6 弃土料沉降系数 settlement factor of spoil

弃土料堆置体堆置高度与经自然沉降后堆置体表面沉降值的比值。

2.1.7 拦挡工程 blocking engineering

设置在弃土料堆置体坡脚、堆置体台阶坡脚或堆置体中，由土石压（夯）填筑、混凝土块或石块砌体、混凝土浇筑体等形成的具有保持弃土场整体、堆置体台阶稳定功能的构筑物总称。包括拦挡坝、拦挡墙、拦挡堤、阻滑键、抗滑桩等。

2.1.8 截排水工程 interception and drainage engineering

为拦截和疏排场地地下水及周边汇积地表水，在弃土料堆置体内部或下部、弃土场堆置区周边修建的截排设施的总称。包括截水沟、排水沟、泄水暗管、盲沟和涵洞等。

2.1.9 边坡工程 slope engineering

利用结构体系、砌筑体、截排水设施、坡面防护等稳固堆置区周边边坡、堆置边坡并防止坡面不被侵蚀的工程措施的总称。

2.1.10 生态工程 ecological engineering

利用植物、作物的繁殖和生长能力，促进弃土场及其周边区域植被恢复、土地复耕等措施的总称。

2.1.11 关闭 close of spoil ground

弃土场容量达到设计目标或达到弃土场设计工作年限，以及其他停止弃土料堆置作业的工作节点。

2.2 符号

2.2.1 物理力学参数

$c$$c$、$\phi$$φ$ —— 原始场地岩土体、弃土料堆置体的黏聚力、内摩擦角；

$D$$D$ —— 弃土料堆置体的颗粒粒径；

$j$$j$ —— 弃土料堆置体的颗粒形状系数；

$\gamma$$γ$ —— 弃土料堆置体重力密度。

2.2.2 几何参数

$A$$A$ —— 台阶坡脚至运输线路中心线距离；

$C$$C$ —— 超前堆置宽度；

$F_j$$F_j$ —— 汇水面积；

$H$$H$ —— 堆置高度；

$R$$R$ —— 水力半径；

$V_z$$V_z$ —— 截水沟、排水沟的流量；

$V$$V$ —— 弃土场设计总容积；

$\alpha$$α$ —— 弃土料堆置体台阶坡面角度；

$\theta$$θ$ —— 场地地面倾角或坡度。

2.2.3 设计参数

$C_p$$C_p$ —— 径流参数；

$H_0$$H_0$ —— 地下水位降落起始时刻排水段的作用水头；

$H_t$$H_t$ —— 地下水位降落到t时刻暗管、涵洞等排水段的作用水头；

$K$$K$ —— 抗滑稳定安全系数；

$K_s$$K_s$ —— 弃土料的初始松散系数；

$K_c$$K_c$ —— 弃土料堆置体的沉降系数；

$I$$I$、$i$$i$ —— 水力比降、水力坡度；

$M$$M$ —— 孔隙水压力；

$P_a$$P_a$、$P_n$$P_n$ —— 滑动力、抗滑力；

$q$$q$ —— 坡顶荷载；

$Q_m$$Q_m$ —— 流量参数；

$Q_x$$Q_x$、$V_z$$V_z$ —— 水平、垂直地震惯性力；

$\mu$$μ$ —— 地下水水面变动范围内的土层平均给水度；

$\Omega$$Ω$ —— 地下水水面形状校正系数。

3 基本规定

3.0.1 弃土场工程建造应与区域弃土需求和既有弃土场的状况，以及当地城镇建设、土地利用、水土保持、环境保护等有关规划相协调。

3.0.2 弃土场工程建造应具备下列资料：

1 设计目标、设计容量、设计工作年限和环境保护等要求；

2 堆置场区及其影响区域的水文气象、原始地形与地貌、汇水范围和地层的岩性、构成和物理力学指标、不良地质发育情况及地下水与地表水条件等勘测资料；

3 弃土料的来源、组成、方量、粒度级配和土石比例及与堆置场地的距离、交通条件等资料；

4 涉及的河道、沟渠的水流量、流速及设防水位等资料；

5 堆置场地及其影响区域内地质灾害评估、环境评价等资料。

3.0.3 弃土场工程可根据弃土计划分期征地、分期建造。分期建造弃土场的容量总和应满足弃土场设计工作年限内的总弃土容量要求。

3.0.4 弃土场工程场址应根据拟选场地地形与地质条件、弃土料组成及其物理力学指标、弃土计划、设计容量、弃土工艺以及弃土场整体稳定、环境保护和征地动迁等比选确定。

3.0.5 弃土场工程分类宜符合下列规定：

1 宜根据弃土料堆放位置与建造用地的相对位置分为内部弃土场、外部弃土场；

2 宜根据弃土料堆置时限分为临时弃土场、永久弃土场；

3 宜根据弃土料堆置体坡形分为单台阶弃土场、多台阶弃土场；

4 宜根据弃土料运送方式按本规程附录A表A.0.1进行分类；

5 宜根据场地环境条件按本规程附录A表A.0.2进行分类。

3.0.6 弃土场工程设计等级应依据场地原始地形条件、设计目标、弃土容量、弃土料最大堆置高度以及失稳对环境影响程度等因素按表3.0.6的规定确定，并应符合下列规定：

1 弃土场容量应包括拦土容量、拦泥容量和滞水容量；

2 当弃土料为遇水软化或溶出有害物，或堆置体具备形成泥石流条件时，设计等级应确定为I级；

3 当根据设计目标、最大堆置高度、失稳对环境危害程度等确定的等级不一致时，应按等级高的确定设计等级。

注：1 对环境的危害程度：对城镇、乡村、工矿、交通、建（构）筑物等的影响程度；

2 危害严重：设施、建（构）筑物等设计功能不能正常使用、造成人员伤亡和重大财产损失；

3 危害较严重：设施、建（构）筑物等遭到较大破坏或功能受到较大影响，需专项修复后才能正常使用；

4 危害不严重：设施、建（构）筑物等遭到破坏或功能受到影响，一般性修复可正常使用；

5 危害较轻：设施、建（构）筑物等受到的影响很小，简单修复或无需修复仍可正常使用。

3.0.7 弃土场工程设计内容除应符合本规程附录B的要求外，尚应符合下列要求：

1 应明确场址的适宜性和占用土地及其周边设施与环境条件等状况；

2 应根据保护对象和弃土场工程设计等级，确定弃土场安全防护距离；

3 弃土料堆置平台及坡面宜结合当地水土流失防治经验，采取防护措施；

4 应结合场地原始地形地貌、工程地质和水文地质条件等确定设计参数的选取依据及方法，并应在确定弃土料的堆置方式及坡形后进行场地稳定性、拦挡结构及构件、截排水设施与坡面防护措施等设计计算或验算；

5 应根据设计目标确定施工、绿化、复垦等质量检验标准；

6 应根据弃土料堆置方式、堆置体坡形和周边环境条件提出堆置区及其影响区的安全防护措施；

7 应根据周边需保护对象的安全要求提出保护措施。

3.0.8 弃土场工程建造过程发现地质条件与既有资料有差异时应进行施工勘察；弃土场工程设计目标改变、病害治理、安全评估和关闭时应进行专项勘察。

3.0.9 弃土场工程建造阶段性停工、达到设计容量和工作年限时，应进行关闭。关闭设计应符合下列规定：

1 应根据安全评价结果确定预防或治理措施；

2 应根据设计目标确定环境保护、安全运维等措施；

3 应根据设计目标明确弃土场使用要求。

3.0.10 弃土场工程遇下列情况之一时，应进行安全性评价：

1 停建复工、关闭、扩容或功能改变及达到设计容量；

2 下游居民点、工矿、公共设施等出现异常情况；

3 场地及周边遭遇暴雨、地震或出现破坏性险情；

4 隐患排查及安全管理等要求。

3.0.11 弃土场工程的分部工程及分项工程划分应符合表3.0.11的规定。

3.0.12 弃土场工程施工应符合下列规定：

1 应根据设计文件编制施工方案并进行专项审查或评审；

2 应对场地量测控制点进行复查和校核，并应建立地面测量控制网；

3 使用材料、构件和设备应符合设计和产品标准要求，并应具有产品合格证；

4 施工过程中发现水文地质条件与已有勘察文件不一致或遇到异常情况时，应立即停止施工和采取应急措施，并应会同有关单位商讨处治方案；

5 重大设计变更应进行专项论证并报有关部门审查批准后，方可继续施工。

3.0.13 弃土场施工过程或主要阶段应按单位工程、分部工程及分项工程进行工程质量检验和过程监测。当达到设计容量或工作年限时，应进行竣工验收或工程移交。

3.0.14 弃土场工程验收或移交材料应包括工程设计文件、施工竣工图、埋设记录、施工记录、检验成果报告、监测资料和安全分析评价资料等。

4 选址

4.1 一般规定

4.1.1 弃土场工程用地应包括设计容量需求占地、弃土料堆置体最低坡脚外或拦挡结构外的安全防护距离用地、弃土场外围截排水设施及其他环境防护措施用地。

4.1.2 弃土场工程用地不得占压耕地、水土保持设施。

4.1.3 弃土场工程选址时，宜进行备选场地比选。

4.2 场区选址

4.2.1 弃土场工程场地选址应符合下列要求：

1 不应设置在影响河流、沟谷的行洪安全、风蚀区风口的区域；

2 不应设置在影响厂区、居民区、交通或重要基础设施安全的区域；

3 不应设置在工程地质条件复杂、存在可能发生泥石流、滑坡等灾害的区域。

4.2.2 弃土场工程场址宜选择下列场地：

1 邻近弃土料区域；

2 平原区洼地、采石场及空闲地、平滩地等，丘陵区沟谷、凹地、坡台地等；

3 居民区和工业厂区常年主导风向的下风侧及生活水源的下游；

4 江河、湖泊、水库等管控区和泄水、灌（排）功能管控区之外的区域。

4.3 拦挡结构选址

4.3.1 拦挡结构位置应根据地形、地质条件、结构类型及施工条件等确定，并应符合下列规定：

1 应选择汇水面积小、雨洪流量小、结构工程量小、有效库容大的地段；

2 应选择在原始场地稳定、无泥石流、无不良地质作用的地段；

3 应选择长期处于干涸状态、不易出现明水的地段。

4.3.2 拦挡结构不应紧邻居民区、饮用水源、工业及市政设施；当无法避让时，除应采取保护措施外，拦挡结构与其最小距离尚应符合表4.3.2的规定。

5 测量与勘察

5.1 一般规定

5.1.1 弃土场工程测量应与设计阶段、施工阶段相适应，并应符合下列规定：

1 应覆盖批准用地范围，环境复杂时向外扩展距离应根据地形条件、环境条件和场地附近可能存在不良地质作用情况等综合分析确定；

2 应满足工程的勘察、设计、施工及验收要求；

3 应采用国家坐标系统和高程系统，或可转换的独立坐标系统；

4 当利用既有测绘成果资料时，应进行控制点、地形的复核、检验；

5 应对测量控制点采取保护措施，且应定期或间断测量恢复前进行复测；

6 测量仪器应在有效检定期内，并应在测量过程中定期检验校正。

5.1.2 弃土场工程勘察应与设计阶段相适应，并应符合下列规定：

1 应收集场地及其影响范围内的地形测绘资料；

2 勘察范围应包括场地及可能影响场地和环境安全的不良地质区域；

3 勘察等级、技术方法、工作量及技术内容应根据弃土场工程设计等级、场地复杂程度等确定，并应符合现行国家标准《岩土工程勘察规范》GB 50021的有关规定。

5.1.3 当场地遇有下列情况之一时，应进行专项勘察：

1 地质构造复杂，潜在岩溶发育；

2 地形、岩性变化幅度大，地质灾害发育；

3 地下水补给、径流、排泄等条件复杂或水位存在明显异常、含水层多、存在承压含水层且承压水头较高。

5.2 工程测量

5.2.1 工程测量应设置平面和高程控制点（网），并宜符合下列规定：

1 首级平面、高程的控制点（网）宜沿沟谷线及其延长线一侧或两侧布置，间距宜为200m~400m；

2 高程控制点（网）布置宜与平面控制点（网）布置相结合，可单独布设；

3 首级控制点（网）测量精度宜符合现行国家标准《工程测量通用规范》GB 55018的有关规定，平面控制网尚宜满足1:500比例尺地形图测量的精度要求。

5.2.2 工程开工前应实测工程范围的原始地形图和断面图；施工过程中，应测量不同岩土层的分界线实施部位的地形图和断面图；工程竣工后，应实测地形图和断面图。

5.2.3 设计和施工各阶段的地形图和断面图测量宜符合下列规定：

1 测量比例尺宜符合下列规定：

1）地形测量，初步设计阶段不宜小于1:2000，施工图设计阶段不宜小于1:1000，沟谷台地、地质缺陷区域不宜小于1:200；

2）剖面图测量不宜小于1:200，土石方开挖、弃土工程竣工图不宜小于1:500，弃土场工程竣工图可为1:1000；

3）拦挡结构、截排水设施等断面图测量，竖向宜为1:100、横向宜为1:2000。

2 地形图和断面图测量基本等高距，应符合表5.2.3的规定，且一个测区、同一比例尺宜采用一种基本等高距；

3 断面图间距宜根据断面图用途、断面部位和地形复杂程度确定，宜为 5m∼20m，沟、坑、塘等宜为 3m∼5m，设计要求部位的间距应按设计要求执行，量测宽度应超出工程部位边线5m∼10m；

4 拦挡结构、截排水设施的断面图应包括位置、底部和顶部高程、断面尺寸等。

5.2.4 土石方挖掘、弃土料堆置、拦挡结构等放样应按设计开挖轮廓和堆置区域测放，并应设置测量标志。

5.2.5 施工测量应随施工进展逐步施测，并应符合下列规定：

1 土石方开挖、弃土料堆置应及时测量地形图、断面图或地质缺陷部位图；

2 施工过程应定期测算已完成的工程量，测量方格网不应大于20m×20m；

3 每次测量作业结束后，应及时整理测量成果并归档保存。

5.2.6 工程竣工验收测量应符合下列规定：

1 施测精度不应低于施工测量放样的精度；

2 应整理测量记录、图表，并应进行测量技术总结且应按分项或分部归档保存。

5.2.7 工程测量成果报告应符合下列规定：

1 控制测量应提交下列资料：

1）测量任务书，技术方案；

2）仪器检定资料，起算点成果资料，控制点埋设记录；

3）外业观测原始记录文件，控制网布设图，控制点点之记；

4）平差计算文件，控制点测量成果表和总结报告。

2 地形测量和土石方测量应提交下列资料：

1）技术方案，仪器检定资料，采用的控制点资料；

2）外业监测原始记录文件；

3）地形图、断面图，方格网高程图；

4）土石方计算成果图和总结报告。

3 竣工测量应提交下列资料：

1）比例尺为1:200~1:500的地形图或高程平面图；

2）堆置场地的竣工图，开挖、堆置区域的竣工纵断面图、横断面图；

3）拦挡结构竣工平面图、断面图，隐蔽工程的形体图；

4）截排水设施竣工平面图、断面图；

5）监测设备埋设竣工图；

6）竣工需要的其他测量资料。

5.3 工程勘察

5.3.1 弃土场工程选址阶段勘察应符合下列要求：

1 应收集各备选场址的区域地质、场地附近工程地质和水文地质资料；

2 应初步查明场地及其影响区的地形地貌、构造及工程地质和水文地质特征；

3 应初步查明场区及其影响区域不良地质作用，并判断其影响程度；

4 应初步确定场区场地岩土类型，并对场地及边坡稳定性进行初步评价；

5 应初步确定拦挡结构布置位置、弃土容量、弃土料堆置体的坡形；

6 应初步查明场地可利用弃土料性状、影响附近场地稳定因素和设施状况等。

5.3.2 弃土场工程设计阶段勘察应符合下列要求：

1 应查明弃土料分布区域、弃土量、土石比例、工程性质及性能指标；

2 应查明场区气象水文、地形地貌、工程地质与水文地质、自然灾害等特征；

3 应查明堆置区域及其影响区的地质构造、地层岩性与分布，并提供岩土层物理力学性质指标；

4 应查明场区地下水、地表水系与补给、径流特征及对工程的影响；

5 应查明软弱地层、特殊性岩土、不良地质体等的特性、分布范围和规模，判定场地稳定性，并应提出处治建议；

6 应查明边坡形态，对地质灾害发育情况进行评估和预测，并提出防治建议；

7 应查明场区内地震特征、断裂破碎带分布，并评价影响程度，提出预防建议；

8 应对可能采用的地基处理方法提供施工工艺、设计需要的岩土参数等建议。

5.3.3 场地工程勘察勘探孔布设应符合下列规定：

1 勘探线（点）应根据工程范围和建造分区，沿地形坡向、沟谷走向等进行布置，弃土料源区、挖方区应根据基岩出露情况布置，每条勘探线上不应少于3个勘探孔，间距宜符合表5.3.3-1的规定；

2 堆置区、边坡区的勘探点间距应满足原始场地处理、截排水设施的地基基础设计与边坡稳定性分析的要求；

3 场区内岩溶漏斗或洼地、地表塌陷和断层破碎带等区域应布置钻孔，并应结合物探成果、现场实际情况等加密。

4 控制性勘探孔不应少于勘探孔总数的1/2；

5 勘探深度应符合下列规定：

1）应满足原始场地地基处理、堆置地基和截排水设施等地基变形计算与边坡稳定性计算的要求；

2）应穿过软弱地层、可能滑动面，控制孔进入原始地面下深度宜满足表5.3.3-2的规定，稳定基岩孔深可减小。

5.3.4 拦挡结构地基勘察勘探孔布设，应符合下列规定：

1 勘探线应沿拦挡结构轴线和垂直轴线方向布置，勘探线、勘探点间距宜符合表5.3.4的规定；

注：1 勘探点间距在主要勘探线上宜取小值，一般勘探线上宜取大值；2 当存在软弱夹层、可能产生滑动的夹层时，应加密勘探点。

2 拦挡结构长度方向应布置不少于1条主要勘探线，勘探线总数量不宜少于3条；

3 勘探点距拟定拦挡结构临空侧不宜小于拦挡结构高度的5倍，填筑侧不宜小于拦挡结构高度的3倍；

4 基岩地基钻孔深度宜为结构高度的1/5-1/3；当有防渗要求时，钻孔深度不应小于结构高度；

5土质地基钻孔深度应符合本规程第5.3.3条的规定，当下伏基岩埋深小于结构高度时，钻孔深度宜进入基岩面以下3m-5m。

5.3.5 水文地质专项勘察除应符合本规程第5.3.2条规定外，尚应符合下列规定：

1 应查明场区附近地表水系的流向、流速及与20年一遇水位和淹没范围；

2 应查明场区及其影响区内地下水的类型、赋存和渗流状态、补给来源和排泄条件、水位及其变化幅度，以及近3年∼5年最高地下水位，并应评价地下水水质；

3 冻土地区应评价地下水对土的冻胀和融陷影响；

4 当存在多层对工程安全有影响的地下水时，应分层量测地下水位，并查明互相之间的补给关系；

5 应通过现场试验测定岩土层设计需要的水文地质参数。

5.3.6 原位试验应符合下列规定：

1 应布置平洞、钻孔或探槽，查明岩体风化带、卸荷带及对岩体稳定和绕渗有影响的断层破碎带、岩溶水通道等；

2 应选择适宜的地点进行直接剪切试验，同类条件试验数量不宜少于3处；

3 对地震动峰值加速度等于或大于0.10g的地区，应在钻孔中全孔段进行剪切波速测试，测试孔数量不得少于3个，测点间距宜为1m~2m；

4 应采用注水试验、抽水试验测定土的渗透系数，试验数量不宜少于3处。

5.3.7 岩土体物理力学性质试验应符合下列规定：

1 应根据稳定计算方法和土的类别进行三轴压缩试验和直剪试验；

2 当需要进行地基变形计算时，应对地基土层进行固结试验；

3 各岩土层应进行垂直和水平方向的渗透试验；

4 位于地震动峰值加速度等于或大于0.10g的地区，应进行岩土动力性质试验。

5.3.8 水文地质参数试验应符合下列规定：

1 宜选择代表性地段进行抽水试验，岩体应进行压水或注水试验；

2 河岸或河床随钻孔钻进宜沿孔深每2m~3m测量一次稳定的内外管水位和相应时段河流水位，终孔一段时间后宜观测孔中稳定水位并绘制变化曲线；

3 遇承压水时，应测定承压水头；承压水头高出孔口时，应进行涌水测试；

4 分水岭或岸坡钻孔遇有连通洞穴和有水注入的落水洞时，应进行示踪试验；

5 对洞穴充填物应取样进行物理性能试验、渗透变形试验，并宜进行压水试验。

5.3.9 工程勘察分析评价应符合下列规定：

1 应结合地层岩性进行分区；

2 应分区统计场地地基土物理力学指标；

3 应进行场地稳定性分析，并应对场地不良地质作用及特殊岩土进行评价。

5.3.10 工程勘察成果报告应符合现行国家标准《岩土工程勘察规范》GB 50021的有关规定和设计与施工要求。

5.4 安全评价勘察

5.4.1 安全评价勘察应符合下列要求：

1 应查明场地已有堆置体的成分、颗粒组成、密实度和分布特征、坡形、厚度及分布等，并宜按本规程附录C、附录D的规定提供场地各岩土层物理力学性质指标；

2 应查明堆置体中含水层和隔水层分布、浸润线位置及其变化规律，并宜按本规程附录E的规定提供各岩土层水文地质指标；

3 应查明拦挡结构形式、类型和截排水设施的设置及运行情况。

5.4.2 勘探线（点）布置应符合下列规定：

1 应沿岩土渗流方向、截排水设施等的走向布置勘探线；

2 勘探点的间距可按表5.4.2的规定确定；

注：当堆置体中隔水层变化复杂，应加密勘探点，特殊部位应单独布置勘探点。

3 控制性勘探孔深度应超过稳定性分析潜在滑移面计算深度，且数量不应少于勘探点总数的1/3，一般性勘探孔宜深入浸润线下5m-8m；

4 地下排水沟、涵等地段勘探孔深度宜进入其底标高以下2m-3m，竖向排水体、水平排渗体地段勘探孔深度宜进入其底标高以下3m-5m；

5 勘探点遇地下水时均应量测初见水位和稳定水位，稳定水位与初见水位的量测时间间隔，砂性土堆置体不得少于0.5h （h为堆置体厚度）、粉土和黏性堆置体不得少于8h；

6 采用抽水或注水试验法测定弃土料堆置体渗透系数时，试验数量不得少于3处。

5.4.3 岩土试样、水样采取应符合下列规定：

1 对以粉质土和黏性土为主的堆置体宜用薄壁取土器或回转取土器取不扰动样，砂性土为主的堆置体应用取砂器取不扰动样，取样垂直间距宜为1.0m-1.5m；

2 主要土层的不扰动试样不宜少于10件（组），并应满足试验项目和统计分析的需要，土层不均匀时，应增加取样数量；

3 探井中可分别平行和垂直方向采取弃土料试样；

4 采取水样、土样进行腐蚀性试验，数量不宜少于3件。

5.4.4 岩土试样物理力学性质试验宜按本规程第5.3.7条执行，临界水力梯度可按本规程附录F确定。

5.4.5 抽水试验除应符合现行行业标准《抽水试验规程》YS 5215的规定外，尚应符合下列规定：

1 宜采用稳定流或非稳定流试验，稳定流试验宜三次降深，非稳定流试验宜常量出水量；

2 当水位较深、水量不大时，可选择用抽筒提水法进行简易抽水试验；

3 宜垂直和平行地下水流向各布一条监测线，每条线上宜布置1个-3个观测孔，观测孔与抽水孔的距离宜根据含水层的厚度、透水性能等确定；

4 宜对钻孔水位及地下水出逸点的静水位、动水位、恢复水位进行量测；

5 试验成果宜包括钻孔平面布置图与柱状图和抽水孔结构图、涌水量与时间关系曲线、水位降深与时间关系曲线、涌水量与降深关系曲线、单位涌水量与降深关系曲线，以及影响半径、渗透系数和地下水水力梯度等。

5.4.6 注水试验除应符合现行行业标准《注水试验规程》YS/T 5214的规定外，尚应符合下列规定：

1 浸润线以上堆置料可采用试坑注水法，砂性堆置料宜采用单环注水法，黏性土和粉土堆置料宜采用双环自流注水法；

2 浸润线以下可采用钻孔注水法，砂性弃土料宜采用常水头注水法，粉土和黏性弃土宜采用降水头注水法；

3 试验成果宜包括下列内容：

1）试验综合图包括钻孔或试坑柱状图、试验地层及其深度、试验方法等；

2）试坑注水法的稳定流量与时间关系曲线、渗透系数；

3）钻孔降水头法的水头比与时间关系曲线、滞后时间、渗透系数；

4）钻孔常水头法的流量与时间的关系曲线、渗透系数。

5.4.7 拦挡结构状态检测除应进行位移、变形测量外，尚应符合下列规定：

1 应查明结构裂缝长度、宽度、深度、走向、形态和成因，判定其危害程度；

2 应查明结构外坡体裂缝、滑移、隆起、塌坑、渗流出逸等情况和成因；

3 应查明与边坡连接处错动、开裂及异常渗水等情况和成因；

4 应查明邻近截排水设施的断面尺寸、破坏、堵塞和排水不畅等情况和成因；

5 应查明护坡变形、塌陷、断裂、脱空等损坏情况。

5.4.8 安全评价工程勘察报告除应符合本规程第5.3.9条、第5.3.10条的规定外，尚应包括下列内容：

1 堆置体的物质组成、岩性特征及水文地质条件；

2 浸润线动态变化图表和最高浸润线等值线图；

3 堆置体的工程性能分析与评价和相关处置建议；

4 拦挡结构性能分析与评价和处置建议；

5 治理设计和施工所需的有关参数；

6 保障弃土场及堆置体、拦挡结构的稳定与安全措施建议；

7 专门性试验报告、专题研究报告或监测报告。

6 拦挡工程

6.1 一般规定

6.1.1 拦挡工程设计等级应根据弃土场设计等级按表6.1.1的规定确定。

注：当弃土场设计等级为Ⅱ级及以上且拦挡结构高度大于15m时，拦挡墙等级可提高一级。

6.1.2 拦挡工程布设和选型应根据设计容量、场地地形、工程地质和水文地质、弃土料堆置高度、建造材料来源、施工场地及保护环境要求等条件比选确定。

6.1.3 拦挡结构应进行抗滑稳定性、抗倾覆稳定性、构件抗剪及抗弯性能、地基基础承载力或变形等计算或验算。

6.1.4 拦挡结构的稳定性应分别按正常工况、降雨工况、地震或爆破特殊工况等进行分析计算。计算工况的荷载组合宜符合表6.1.4的规定。

6.1.5 拦挡工程稳定安全系数确定应符合下列规定：

1 抗滑稳定安全系数应符合表6.1.5-1、表6.1.5-2的规定；

2 土质地基拦挡结构抗倾覆安全系数应按表6.1.5-3的规定确定。

6.1.6 拦挡结构施工应按设计要求进行质量检验。

6.2 布置与选型

6.2.1 拦挡结构布设应符合下列规定：

1 轴线平面走向应根据地形、地质条件确定，且宜为直线，可用折线或凸向堆置体的弧线，折线形轴线转折部位应采用平滑曲线连接；

2 拦挡坝应布置在设计弃土料堆置区末端坡脚、原地形斜坡坡脚，轴线平面走向应与坡向、河道或沟渠走向垂直；

3 拦挡堤应布置在河道或沟渠两侧较低台地、阶地、滩地的弃土料堆置区坡脚，轴线平面走向应沿河道或沟渠走向；

4 拦挡墙应布置在地形平缓的宽阔地带或多级堆置体台阶脚部，轴线平面走向宜沿台阶长度方向；

5 阻滑键、抗滑桩宜布设在场地原始地形坡脚、滑移稳定性不足的堆置体底部或坡脚。

6.2.2 拦挡结构型式应根据地形条件、堆置高度、地基岩土性质、弃土料组成及状态、修建材料等选定，并应符合下列规定：

1 沟渠或河道中弃土料堆置时宜用拦挡坝，沟渠或河道旁堆置宜用拦挡堤；

2 堆置体易发生滑塌时宜选用重力式拦挡墙或桩板式拦挡墙；

3 沟谷型堆填沟底原地面坡度大于25°时，宜在堆置体中设置多级拦挡结构；

4 堆置高度大于120m的沟谷型堆置时应在坡脚部位设置可拦石的拦挡坝；

5 易风化或含泥率较大的弃土料堆置时应设透水型拦挡结构；

6 可采用土石料填筑、混凝土浇筑或块体砌筑等方式建造。

6.2.3 拦挡结构高度应依据设计容量、堆置高度、场地地质条件和拦挡结构保护对象要求等综合确定。

6.2.4 拦挡坝（堤）背坡坡率宜为1:0.25-1:0.5，胸坡坡率宜为1:0.05-1:0.25。

6.2.5 拦挡结构坡宜设置襟边或护坦。

6.2.6 拦挡结构基础型式、埋深、宽度等应根据地基土性状、拦挡结构型式及高度等综合确定，并应符合下列规定：

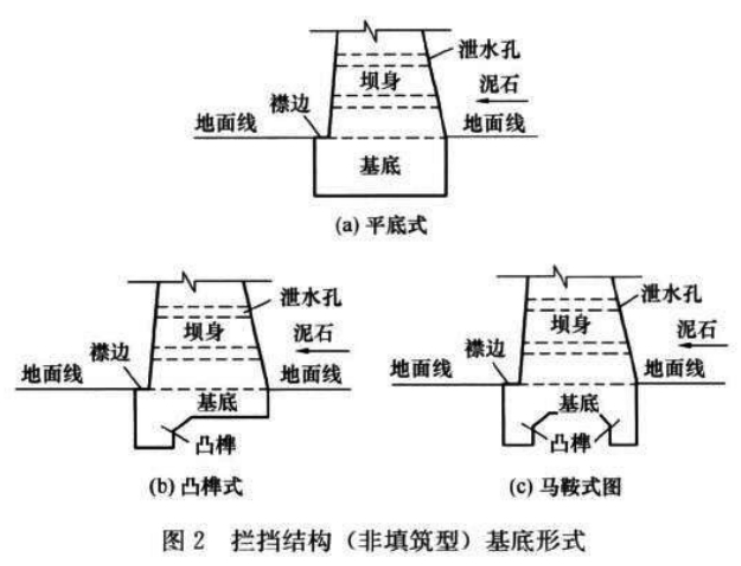

1 应依据最不利工况基底压力、地基土性状等选用平底式、凸榫式和马鞍式；

2 基础埋置深度不宜小于拦挡结构外侧地面处宽度的50%，且不宜小于2m；

3 基础的宽度不宜小于拦挡结构外侧地面处截面宽度的1.2倍。

6.3 设计

6.3.1 拦挡结构设计应符合下列规定：

1 应确定设计等级和功能、结构位置和轴线走向；

2 应确定结构型式、主要结构尺寸和建造材料；

3 应确定持力层位置、堆置体性状、结构材料强度等参数；

4 应进行地基承载力、稳定性验算和结构截面承载性能计算与验算；

5 应确定质量控制标准和检验内容及监测要求。

6.3.2 拦挡结构地基处理的设计与施工质量检验应符合现行行业标准《建筑地基处理技术规范》JGJ79 的有关规定。

6.3.3 拦挡坝、拦挡堤采用弃土料、土石料填筑时，应符合下列规定：

1 弃土料、土石料应经处理满足拦挡结构功能的工程性质及长期稳定性；

2 黏性土作为防渗体填筑料时，其塑性指数不应大于20、液限不应大于40%；

3 土石料作为过渡层料和排水体料时，应具有功能要求的级配、透水性。

6.3.4 拦挡坝设计应符合下列规定：

1 应根据地形地质与水文、施工条件和填筑料组成及性质等确定成坝方式；

2 坝顶高程应高于堆置体最低级台阶顶面高程不小于0.5m；

3 多次成坝时，首级坝高度不宜大于20.0m；

4 坝身结构设计宜符合现行行业标准《碾压式土石坝设计规范》SL274、《砌石坝设计规范》SL 25的有关规定；

5 拦挡坝稳定安全系数应符合本规程第6.1.5条的规定。

6.3.5 拦挡堤设计应符合下列规定：

1 成堤方式应根据地形地质与水文、施工、填筑料组成及性质等确定；

2 具有防洪功能要求的拦挡堤堤顶高程应按设防洪水位加安全超高值确定，安全超高值应符合表6.3.5的规定；

3 堤身结构设计宜符合现行国家标准《堤防工程设计规范》GB 50286的有关规定；

4 拦挡堤稳定安全系数应符合本规程第6.1.5条的规定。

6.3.6 拦挡墙设计应符合下列规定：

1 荷载及组合除应符合本规程第6.1.4条的规定外，尚应符合现行国家标准《建筑边坡工程技术规范》GB 50330的有关规定；

2 截面尺寸和结构设计应通过抗滑稳定验算、抗倾覆稳定验算和结构计算等确定，并应符合现行国家标准《建筑边坡工程技术规范》GB 50330的有关规定；

3 轴线转折、地形变化、地层性质变化和结构截面变化等部位应设置变形缝，变形缝的间隔不应大于20.0m。

6.3.7 抗滑键、抗滑桩的设计应符合现行国家标准《建筑边坡工程技术规范》GB50330的有关规定。

6.4 施工

6.4.1 拦挡结构施工前，应在轴线两端、结构体以外不受施工影响的位置设置永久性标石并标明桩号，并应依此进行测量放线。

6.4.2 拦挡结构基槽开挖应符合下列规定：

1 应清除树木、草皮、树根及各种障碍物，并应进行验槽；

2 宜自上而下一次完成，不宜边开挖边进行拦挡结构的填筑、砌筑；

3 基槽开挖后不能及时进行拦挡结构施工时，应预留保护土层或喷水泥砂浆保护层；

4 当遇有淤泥、腐殖土、泥炭等或地质条件与勘察报告、设计文件不一致时，应会同相关单位确定处理措施。

6.4.3 拦挡结构材料应符合下列规定：

1 材料种类、土石料质量、颗粒级配、含水率、含泥量及使用部位、压实标准、取样试验方法等材料性能试验结果应符合设计要求；

2 材料用量可根据设计计算用量、填筑料天然密度与填筑体压实密度之比及运送、坡面清理等损失量估算确定；

3 砂砾石料宜在天然料场选用或根据设计要求从弃土料中筛选配制；

4 黏性土填筑料的最佳含水率应满足施工质量要求。

6.4.4 填筑式拦挡结构施工除应符合国家现行标准《建筑地基基础工程施工规范》GB 51004、《碾压式土石坝施工规范》DL/T 5129的规定外，尚应符合下列规定：

1 填筑前应通过试验性施工确定压实标准；

2 应按设计截面尺寸分区、分段、分层由低向高逐层填筑；

3 碾压施工应符合下列规定：

1）碾压前应对填筑料层的松铺厚度、平整度和含水率进行检验；

2）下层碾压检验合格后，方可铺筑上层料，上下层分段位置应错开；

3）应沿平行结构轴线方向连续进行，不得垂直轴线方向碾压；

4）分段碾压时，相邻两段交接带碾迹应搭接，顺碾压方向搭接长度不应小于1.5m，垂直碾压方向搭接宽度不应小于1.0m；

5）振动碾重量不宜小于10t，振动频率不宜小于20Hz，行驶速度不应超过4km/h；

6）机械碾压不到的部位应辅以夯具夯实，且应采用连环套打法。

4 黏性土料填筑施工尚应符合下列规定：

1）接缝坡比不应大于1:3.0，高差不宜大于1.0m；

2）应预留修整结合部位和设计坡形的修整余量；

3）雨期填筑体表面应设置中部高、四周低的排水坡度；

4）冻期黏性土料摊铺、碾压除应连续作业外，尚应采取防冻保温措施。

5 堆石、砂砾石料及其他混合料填筑施工尚应符合下列规定：

1）卸料高度不宜大于2.0m，发生块粒分离时应进行拌合；

2）铺料后应加水，加水量宜为堆置量的15%-25%；

3）纵横向结合部位宜采用台阶收坡法，每层台阶宽度不宜小于1.0m；

4）坡体填筑应按设计坡形留出护坡修整厚度余量，并应边堆置、边整坡。

6 填筑体填筑高度应预留沉陷量，沉陷量可取为设计高度的1%-3%；

7 填筑过程中，应对随施工埋设的监测仪器、设备或元件采取保护措施。

6.4.5 砌筑式拦挡结构施工除应符合国家现行标准《建筑边坡工程施工质量验收标准》GB/T 51351、《砌石坝设计规范》SL 25的规定外，尚应符合下列规定：

1 石料的质量、规格、砂浆品种及强度应符合设计要求；

2 轴线转角及交接处应采用规整的垛石相互搭砌，可设置钢筋拉结；

3 浆砌块石应采用逐块卧砌坐浆法，铺浆厚度宜为40mm-50mm、宽度宜为20mm-30mm，石块间空隙应采用砂浆或碎石嵌实；

4 块石上下层应互相错缝，砌筑形式宜内外交错搭砌；

5 砌筑至设计高度时，应采用平整石块压顶并用水泥砂浆全面找平；

6 勾缝应在砌筑施工24h后进行，宽度不应小于砌缝，深度不应小于缝宽的2倍，勾缝的砂浆应单独拌制，且不应与砌筑砂浆混用。

6.4.6 浇筑式拦挡结构施工除应符合国家现行标准《建筑边坡工程施工质量验收标准》GB/T 51351、《水工混凝土施工规范》DL/T 5144的有关规定外，尚应符合下列规定：

1 浇筑前，应对每个浇筑层进行仓面设计；

2 宜采用平铺法，浇筑层厚度宜为0.5m-0.8m，并应满足温度控制要求，且应采取养护措施；

3 宜短间歇、均匀逐层浇筑，层间间歇期应满足设计要求；

4 仓内气温高于25℃时，应采取降温措施，并应对仓面积水采取排水措施；

5 特殊时段浇筑施工应符合下列规定：

1）高温时段应采取仓面降温措施，并应缩短施工间歇时间；

2）低温时段应采取保温措施，并应延长拆模时间；

3）雨期施工应根据降雨特征，采取遮雨保护措施。

6 浇筑过程中及浇筑完成后，应按设计要求对表面进行处理和保护。

6.4.7 砌筑和浇筑式拦挡结构背后滤水层施工应符合下列规定：

1 材料、级配、不均匀系数、含泥量及铺筑位置和有效宽度应符合设计要求；

2 铺筑过程应防止滤料颗粒分离及杂物混入，并应自下向上铺料；

3 滤料与结构接合部位应清理后连续铺筑、砌筑或填筑。

6.4.8 拦挡结构护坡施工除应符合现行国家标准《建筑边坡工程施工质量验收标准》GB/T 51351的规定外，尚应符合下列规定：

1施工前应按设计要求对坡形进行修整；

2 护坡料的防水性、抗冻性、抗压强度、规格及砌筑方式等应符合设计要求；

3 现浇混凝土护面厚度、分缝和泄水孔设置等应符合设计要求；

4 采用草皮护坡时，应进行固定和洒水护理。

6.5 检验

6.5.1 填筑式拦挡结构施工质量检验除应符合国家现行标准《建筑地基基础工程施工规范》GB 51004、《混凝土结构工程施工质量验收规范》GB 50204、《建筑边坡工程施工质量验收标准》GB/T 51351、《碾压式土石坝施工规范》DL/T 5129的规定外，尚应符合下列规定：

1填筑部位的铺料厚度和碾压参数及压实度应满足设计要求；

2 碾压层面不得出现漏压或欠压、裂缝等质量缺陷；

3 不得出现堆石料块粒集中和夹泥等质量缺陷；

4 黏性填筑料、砂砾填筑料和滤料的密度、压实度应满足设计要求；

5 填筑体检测项目及取样试验次数应符合表6.5.1的规定。

6.5.2 拦挡结构护坡石料的质量和块体的尺寸、形状、砌筑方法、砌筑质量和护坡厚度等除应满足设计要求，尚应符合现行国家标准《建筑边坡工程技术规范》GB 50330、《建筑边坡工程施工质量验收标准》GB/T 51351的相关规定。

7 弃土工程

7.1 一般规定

7.1.1 弃土料堆置前应依据弃土运量、运送距离与方式、运送设备能力等编制弃土计划。弃土计划应包括运送调度体系。

7.1.2 弃土料堆积台阶高度和宽度及坡形应根据弃土料的物理力学性质、原始场地地形和工程地质及水文地质条件、堆置方式等通过稳定性分析确定，并应满足施工设备运行安全要求。

7.1.3 弃土场设计应进行原始场地、堆置体整体边坡、台阶边坡和拦挡结构等稳定性分析，并应符合下列规定：

1 应根据弃土场工程设计等级、原始场地地形地貌和地层结构及地基土性状、弃土料组成和堆置坡形及性状等选择主要堆置阶段代表性断面进行计算；

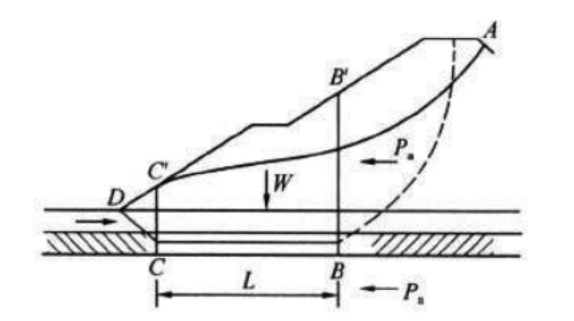

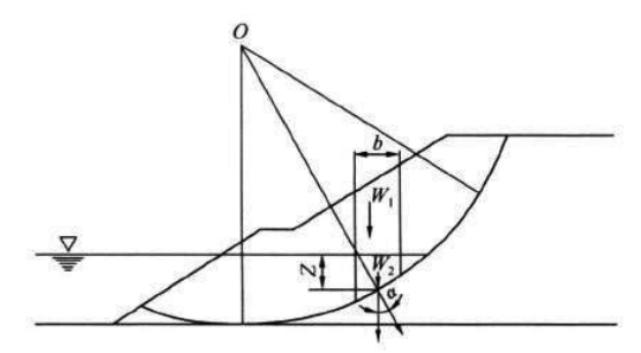

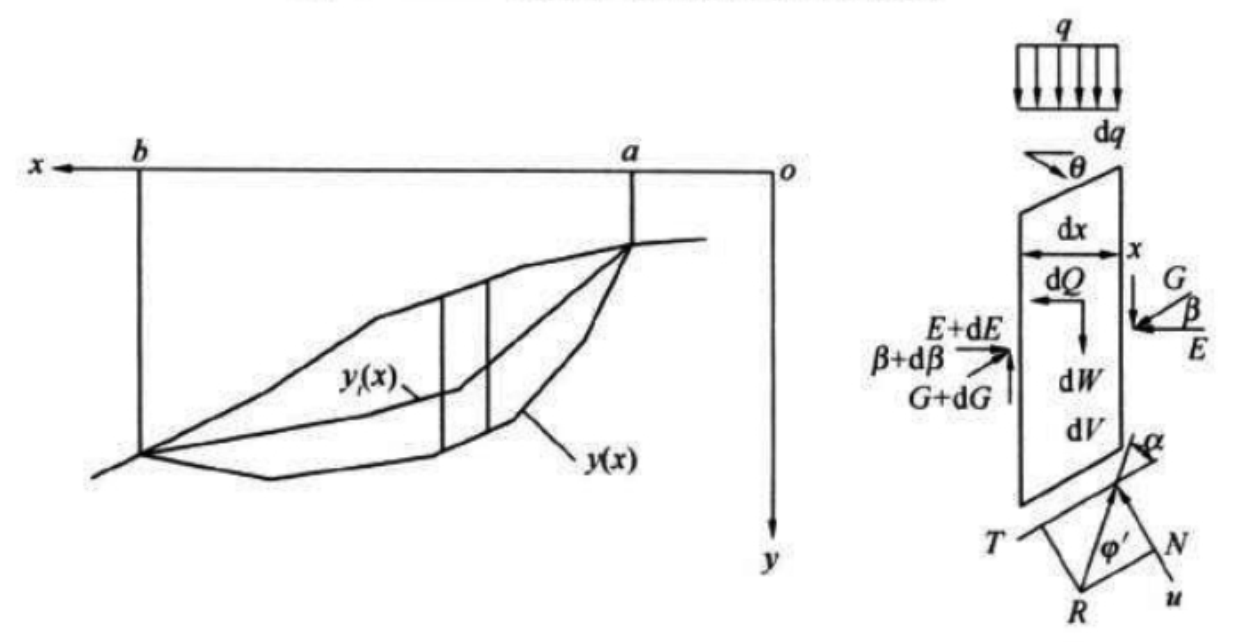

2 弃土料堆置体、填筑型拦挡坝（堤）稳定计算宜按本规程附录G执行，拦挡墙、抗滑键和抗滑桩稳定性计算应符合现行国家标准《建筑边坡工程技术规范》GB 50330的有关规定；

3 堆置体边坡应进行整体稳定计算，多雨地区尚应核算连续降雨期边坡的稳定性。

7.1.4 弃土料堆置体安全系数应根据工程设计等级、计算工况、计算方法等确定，并应符合表7.1.4的规定；不满足应进行治理。

注：1 正常运行工况：正常和持久的条件下运用，弃土场处在弃土完成的最终状态时，堆置体无渗流或稳定渗流；2 非正常运行工况：正常工况下遭遇暴雨、七度以上（含七度）地震或爆破。

7.1.5 弃土料堆置前，应修筑初始拦挡结构；初始拦挡结构的宽度和高度应根据卸料点至受影响结构安全距离、被保护对象安全距离等确定。

7.1.6 弃土料堆置过程中每层堆置表面应留设地表积水汇至截排设施的坡度。

7.1.7 弃土堆置作业区道路宽度、状况应满足弃土机械安全运行及正常作业要求；卸料平台宽度应满足卸车和调车要求。

7.1.8 弃土场整体坡度、堆置体护面、截排水设施应兼顾弃土场稳定和环境保护。

7.2 弃土计划

7.2.1 弃土计划编制应符合下列规定：

1 应依据弃土料流向规避短期排弃高峰、反向运输；

2 弃土量应与堆置量相匹配，再利用的弃土料应有单独堆存计划和场地；

3 弃土料运送能力应满足堆置量需要，并应留有裕量；

4 应编制年度运送计划，并应绘制弃土场分期形成计划平面图及后期关键年份年末状态图，设计等级为I级～Ⅲ级弃土场宜绘制前5年年末状态图。

7.2.2 弃土料运送车辆应选用电动设备或带有净化装置的柴油动力设备；运送大体积或超长弃土料时，应采用专用运输车辆，并应悬挂标志。

7.2.3 汽车-推土机的运送方式应按本规程表A.0.1的规定选择；运送线路应整体均衡推进，弃土料卸料平台应平整，面向堆置体坡顶线方向的坡率不宜大于2％。

7.2.4 铁路-装载挖掘机应按本规程表A.0.1的规定选择，运送线路设置应符合下列规定：

1 每个弃土区不应少于一条运送线路，且应有备用线路；

2 运送能力宜大于装载挖掘机生产能力的20%；

3 卸料线路端部应设置车挡，起点和终点应设置障碍指示标识。

7.2.5 胶带机-弃土机应按本规程表A.0.1的规定选择，运送线路设置应符合下列规定：

1 运送线路长度宜满足设备移设周期要求，宜为1000m-2000m;

2 上运台阶高度应根据排料臂长度、倾角、弃土料抛出水平距离、机械中心线至弃土料堆积台阶坡顶线安全距离及弃土台阶坡面角度等确定，下运台阶高度应根据排料臂水平投影长度、机械中心至弃土台阶坡顶线安全距离和稳定性等确定；

3 应设置弃土机械组装场地，场地不宜小于100m×50m，且应进行碾压处理；

4 运送机械距坡顶线安全距离应根据弃土料堆积台阶高度、弃土料性质和设备性能等确定。

7.2.6 采用铲运机进行弃土料堆置铺摊时，铲运机的运距宜为800m-2000m。

7.2.7 弃土料分期运送时，可在弃土料源附近设置临时弃土场。

7.3 堆置设计

7.3.1 弃土料堆置设计内容应包括堆置体地基、弃土料堆置方式、堆置高度和宽度及堆置坡形、堆置体安全防护措施等。

7.3.2 弃土料堆置方式设计应符合下列规定：

1 沟谷型场地宜采用多台阶压脚式堆置，并宜由远至近、对称、均匀推进；

2 平缓地形场地宜采用覆盖式多台阶堆置，并宜由下而上逐层、逐台推进；

3 软弱土场地宜采用自下而上、由外向里分区覆盖式堆置，底阶高度不宜大于10m；

4 同一弃土点存在高差时，宜采取自下而上的多台阶覆盖式堆置；

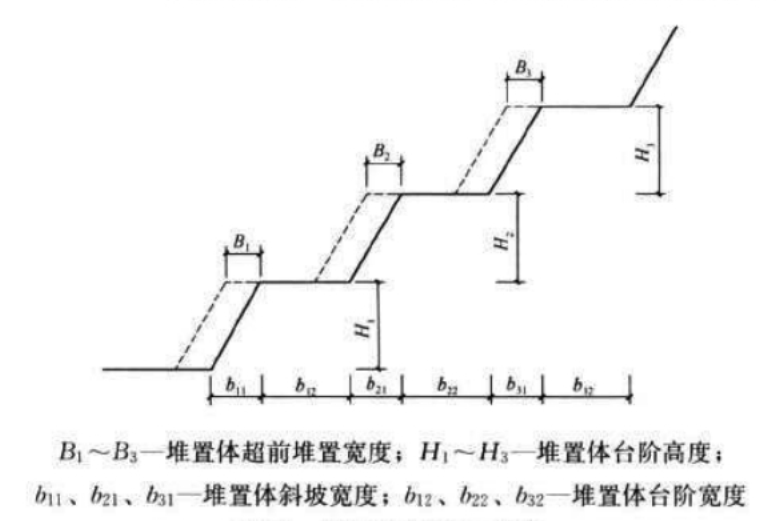

5 多台阶弃土宜分区段、由低至高堆置，下阶宜为上阶设置超前堆置宽度；

6 不同岩性弃土料应分区段、跳跃、点式等堆置，不得集中堆置；

7 距离弃土料堆置体坡脚、拦挡结构20m范围内不应堆置松散弃土料；

8 弃土料堆置推进速度应根据单位运送线路的运送量或现场观测统计分析结果确定，可按下式进行计算：

式中：$v$$v$ —— 弃土料堆置推进速度(m/d)；

$H_1$$H_1$ —— 弃土料堆置段高度（m)；

$t_0$$t_0$ —— 堆置体固结时间（d)；

${\alpha }_1$$α_1$ —— 运送单线弃土料堆置体坡面角（°）。

7.3.3 堆置场地地基设计应符合下列要求：

1 堆置体地基应满足密实度、均匀性和稳定性以及抗冲刷、环境保持等要求；

2 抗震设防烈度为7度及以上场地的地基应进行抗震验算；

3 应在大面积堆置前选择代表性地段进行堆置试验，验证设计指标和施工参数等；

4 堆置体地基及堆置体不同时间的固结度、逐级施加堆置体厚度、堆积速率，应根据堆置过程中原始场地地基的孔隙水压力及水位监测结果分析确定。

7.3.4 弃土料堆置设计应根据弃土场地原始地形、地质与水文条件，弃土料组成及物理力学指标等确定，并应符合下列规定：

1 应满足拦挡结构及截排水设施实施不影响堆置体整体稳定性及环境安全的要求；

2 弃土料堆高应依据弃土料堆置区接纳弃土量确定，并应拟定各部位设计高程的纵断面后进行横断面设计，断面设计应符合下列规定：

1）应依据实测地形图并结合纵断面设计高程确定横断面上各点高程；

2）横断面形状应为人字坡或单面坡；

3）纵横断面设计初步完成后，应反算弃土料堆置区设计条件下所能接纳的弃土容量，当弃土量与接纳容量不符时，应重新调整纵横断面。

3 弃土场容积应根据弃土总容量、弃土料松散系数和堆置体沉降系数等计算确定，并应符合下列规定：

1）有效容积应按下式计算：

式中：$V_y$$V_y$ —— 弃土场设计的有效容积 (m³)；

$V_s$$V_s$ —— 弃土料自然方量 (m³)；

$K_s$$K_s$ —— 弃土料初始松散系数，可按表7.3.4-1取值；

$K_c$$K_c$ —— 弃土料沉降系数，可按表7.3.4-2取值。

2）设计总容积应按下式计算：

式中：$V$$V$ —— 弃土场设计总容积(m³)；

$K_1$$K_1$ —— 容积富余系数，取1.02-1.05；

$V_y$$V_y$ —— 弃土场设计的有效容积(m³)。

表7.3.4-1 弃土料初始松散系数$K_s$$K_s$

表7.3.4-2 弃土沉降系数$K_c$$K_c$

4 弃土料堆置体压实度宜根据弃土场设计目标、工程经验等确定，并应符合下列规定：

1）堆置体自重工况下压实度不宜小于60%、地震工况下压实度不宜小于80%；

2）多级堆置体及边坡自重工况下压实度不宜小于80%；

3）设计目标未明确、缺少工程经验时宜按表7.3.4-3选用；

5 堆置体整体最终高度、台阶高度应根据弃土料物理力学性质、施工设备类型及能力、弃土计划、堆置方式等确定，并应符合下列规定：

1）最终堆置高度宜按地基土压实到最大时承载能力控制，软弱地基宜控制第一台阶高度，可采用堆置体对地基堆载预压提高地基承载力方法按下式估算：

式中： $H$$H$ —— 弃土料最大堆置高度（m)；

$c$$c$ —— 原始场地地基岩土的黏聚力 (kPa)，可取主要地层厚度加权平均值；

$\phi$$φ$ —— 原始场地地基岩土的内摩擦角 (°)，可取主要地层的厚度加权平均值；

$\gamma$$γ$ —— 弃土料的重力密度（kN/m³）。

2）多台阶堆置时，第一个堆置台阶高度宜为15m-20m，当原始场地地基地层有外倾结构面、软弱地基土时，第一个台阶高度不应大于10m；

3）设计等级为Ⅳ级、Ⅴ级弃土场堆置台阶高度可按表7.3.4-4确定；

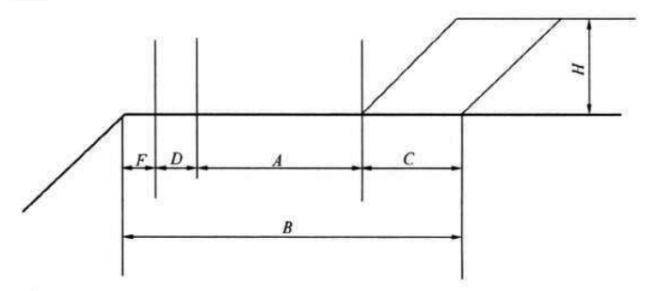

7.3.5 堆置平台自重工况下压实度大于60%、地震工况下压实度大于80%时，平台宽度可根据施工需求确定；自重工况下压实度小于或等于60%、地震工况下压实度小于80%时，平台宽度应根据堆置体稳定性计算确定。

7.3.6 弃土料堆置体综合坡度确定应符合下列规定：

1 堆置体台阶高度大于20m时，应经弃土料堆置体整体稳定性验算确定，且宜为20°∼25°;

2 多级堆置体及正常工况下压实度大于60%时，坡度宜为30°∼35°；地震工况下压实度大于80%时，坡度宜为25°∼30°。

3 设计等级为Ⅳ级、Ⅴ级弃土场可用弃土料自然休止角除以弃土料正常工况堆置时的稳定安全系数确定。

7.3.7 弃土料堆置体台阶间平台应有不大于5%的反坡，堆置体坡脚处宜采用砾石料堆置宽度不小于5m、 厚度不小于0.5m 的渗水层。

7.3.8 弃土料级配不良或存在影响堆置体整体稳定的软弱地基时，宜在堆置体底部或台阶底部增设抗滑键或分层设置土工织物。

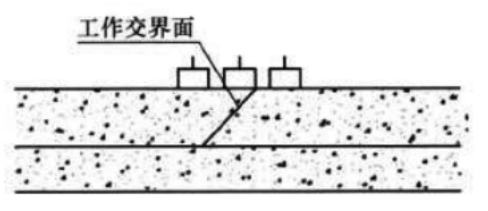

7.3.9 堆置体堆置层间搭接部位处理（图7.3.9）应符合下列规定：

1 堆置区域较大、工作面起始堆置标高不同时，相邻工作面高差不宜大于单次堆置层厚度；

2 不同堆置层的搭接面应错开；

3 相邻工作面搭接部位处理宽度不得小于搭接宽度的2倍。

7.3.10 弃土料堆置体稳定性计算应符合下列规定：

1 应分别进行正常工况和暴雨、地震或爆破等非正常工况条件下的稳定性计算；

2 多雨地区应按本规程第7.1.3条规定进行堆置体稳定性计算，且其安全系数宜按非正常工况采用；

3 堆置体稳定性计算方法应符合本规程第7.1.3条和附录G的规定。

7.3.11 弃土场场区最终坡底线与被保护物之间应留有安全防护距离，并应符合下列规定：

1 不具有形成泥石流条件、原始地面坡度小于25°且工程地质或水文地质条件良好、堆置整体稳定及排水良好时，最小安全防护距离应按表7.3.11的规定确定；

注：表中H为弃土场工程设计最终堆置高度。

2 居住区和城镇安全防护距离应按表7.3.11中数值乘以大于1.0的安全系数；

3 复杂场地条件时，安全防护距离应经专项论证确定。

7.4 堆置施工

7.4.1 弃土作业区出入口、交叉道口、狭窄施工场地等部位应设置醒目的标志牌和警告标志。夜间无照明设施时，不得进行弃土作业。

7.4.2 场地道路布设应符合下列规定：

1 弃土前宜绘制场内道路规划平面布置图，进出道路及施工道路应分开设置；

2 单车道净宽不得小于车宽加2m，双车道净宽不得小于2倍车宽加2.5m；

3 应间隔不大于100m设置一个错车道，会车视距不宜小于40m；

4 场内道路及交通循环路线应随弃土料堆置高度进行及时调整。

7.4.3 大面积施工前应进行堆置试验性施工，并应符合下列规定：

1 应确定分层堆置厚度和松铺系数，并应根据堆置厚度确定边坡坡形或坡比；

2 应根据弃土料的粒径、级配等确定堆置体最大干密度和最优含水量；

3 应确定分层压（夯）实施工方式和参数等；

4 应确定质量检验项目、方法、数量和频次以及质量评价标准。

7.4.4 弃土料单次堆置高度宜为3m~5m，体积不宜大于5000m³。

7.4.5 堆置作业期间应设置临时截排水设施，并应符合下列规定：

1 临时截排水设施应在表土清除之后修建，可与永久排水设施结合实施；

2 弃土作业期间应随弃随修整，前后弃土料堆置体应密贴；

3 弃土料堆置体不应影响周边农田、林地、山地等的水土平衡；

4 弃土料堆置体表面应形成向下游方向的排水坡。

7.4.6 装土、运送和卸土作业应符合下列规定：

1 装土前发现弃土料堆放体有松动或塌方征兆时应进行处理，装土机械操作不得损坏已有的防护设施，回转范围内不得有人通过；

2 应根据地形条件、土石料利用情况、车辆类型等铺设临时道路，最大纵坡不应大于8%，装土高度不宜超过车厢顶面，行车速度不应大于5km/h；

3 卸土不得干扰其他施工作业或破坏其他设施。

7.4.7 堆置体边坡施工应符合下列规定：

1 放坡和马道应按设计要求施工，每完成一级台阶应及时修整；

2 分层夯实堆置时，夯实设备边缘离坡顶线距离不宜小于堆置厚度1.5倍；

3 分层碾压堆置时，碾压设备外边轮距坡顶线距离宜为0.4m-0.6m;

4 沉降速率大于10mm/d、水平位移速率大于3mm/d时应减缓堆土速度。

7.4.8 分层压（夯）实堆置施工应符合下列要求：

1 施工前，应进行施工期排水、振动、噪声和扬尘对周围环境、居民、设施设备等风险评价，并应采取有效的防护措施；

2 分层堆置应采用堆填摊铺，严禁抛填；

3 粗粒土料及其混合料宜采用冲击压（夯）实法、振动碾压法堆置；

4 粗粒土料、细粒土料及混合料分层厚度、施工参数及压（夯）实指标应根据试验性施工或地区经验确定。

7.4.9 堆置体中分层设置土工织物施工除应符合现行国家标准《土工合成材料应用技术规范》GB/T 50290的规定外，尚应符合下列规定：

1 土工织物铺设方向应符合设计要求；铺设前应防止曝晒、损坏、污染；

2 土工织物铺设应平顺、松紧适度，避免织物张拉受力及不规则折皱；

3 幅间连接宜采用专用缝纫机缝合，搭接宽度不应小于设计要求；

4 嵌入拦挡结构和边坡支挡结构的宽度应符合设计要求，连接区域回填料应人工夯实；

5 土工织物上下保护层的颗粒级配及厚度应符合设计要求。

7.4.10 堆置体底部、堆置体中或边坡脚部设置抗滑键施工应符合下列规定：

1 抗滑键可采用工厂预制或现场预制、浇筑；

2 弃土料堆置前或上层弃土料堆置前，应按设计要求的嵌固深度采用人工或机械在地基或堆置体中挖坑槽埋置抗滑键；

3 上部弃土料堆置时应采取避免抗滑键歪斜的措施。

7.4.11 堆置施工过程中应按监测要求埋设监测仪器和设置测量标志，并应对监测仪器和测量标志采取保护措施。

7.5 检验

7.5.1 堆置施工质量检验应符合下列规定：

1 分层堆置的堆料厚度、碾压次数，每层厚度及方量应满足设计要求；

2 分级边坡的分级形式和坡面平整度、坡度、台阶宽度、台阶排水沟尺寸、截排水沟位置和坡脚排水设施的断面尺寸、长度、坡比等应满足设计要求；

3 护坡的砂石料、滤层、排水孔、垫层等材料规格和质量应满足设计要求；植被护坡的苗木、种子的栽植工艺、栽植方式草皮表面平整度应满足设计要求；

4 各施工工序应进行质量自检，施工工序之间应进行交接质量检验。

7.5.2 堆置施工质量检验项目、范围及频次除应符合现行国家标准《高填方地基技术规范》GB 51254 和本规程表7.5.2的规定外，尚应符合下列规定：

1 粗粒土及其混合填料分层压（夯）实质量检测宜采用现场干密度试验、动力触探和标准贯入法，试验坑直径或边长宜大于3倍最大填料粒径；

2 弃土料粒径大于35mm时应对堆置深度范围内采用探坑灌水法检测干密度，弃土料粒径小于35mm时可采用灌砂法或环刀法检测压（夯）实系数；

3 干密度检验试验坑、动力触探和标准贯入孔等，检验后应及时填实恢复。

注：处理面积小于2000m²时，各检测项目每处不得少于3个点。

7.5.3 边坡质量检验应包括坡比、压实度、物理力学性质指标等。压实度检测宜采用环刀法、灌砂法或灌水法；检测点的布置和检测频次宜根据工程特点、填料性质、设计要求及施工工艺等因素确定；施工完成后处于地下水位以下区域宜增加检测频次。

7.5.4 当检验指标不满足设计要求时，应进行两组以上的复检。当复检30％及以下数量仍不满足设计要求时，应对检验不合格区域进行处理；当复检超过70％及以上数量不满足设计要求时，应对检验范围重新处理，直到检验合格。

8 截排水工程

8.1 一般规定

8.1.1 截排水工程建造宜遵循下列原则：

1 宜根据地形条件，按高水高排、低水低排、就近排泄、自流；

2 山坡或汇水流冲地带宜兼顾蓄水灌溉和排洪防冲；

3 宜以沟、渠、涵为骨架形成截排体系。

8.1.2 截排水工程设计应具备下列资料：

1 弃土料堆置区比例尺为1:200~1:500的地形图及其工程勘察文件；

2 弃土料堆置区外汇水区域比例尺为不小于1:1000的地形图及其工程勘察文件；

3 工程场地附近水文站监测资料或区域水文资料。

8.1.3 截排水工程设计等级应按表8.1.3的规定确定。

8.1.4 弃土场工程防洪设计标准应根据拦挡工程等级按表8.1.4的规定确定。

注：1 拦挡堤防洪设计标准应满足河道管理和防洪要求；2 失事可能对周边设施、交通运输等基础设施造成重大危害时，2级以下拦挡坝（堤）、排洪工程防洪设计标准可提高一级；3 临时弃土场防洪设计标准取5年一遇；弃土场工程设计等级为Ⅲ级以上时，可取10年一遇。

8.1.5 截排水工程类型、截排方式宜按表8.1.5的规定选择。

8.1.6 当弃土料含有可溶性有害物时，应设置具有防水、防渗功能设施的存放场所，并经环保处理验收后方可使用。

8.2 布设

8.2.1 弃土料堆置区靠山侧边界应根据坡面径流量大小布设截水沟，场地外汇水集中时应设置排水沟和涵洞；弃土料堆置区高差较大时，宜设置急流槽或跌水；汇水面积较大、山坡或沟谷与弃土场交汇处应设置防排洪系统。

8.2.2 地表截水沟、排水沟布置应符合下列规定：

1 堆置区截水沟应平行高程等值线方向布设，坡面较长时宜设置多级截水沟，间距应根据控制面积、坡面汇流量、蓄排水能力经计算确定，截水沟两端应就近接入排水沟或排泄沟渠；

2 排水沟走向应与坡面高程等值线垂直；当排水沟与天然排水沟渠连接时，应布置在低洼地带，间距应根据排水流量、地形条件等综合分析确定；

3 截水沟、排水沟应槽壁稳定，沟道之间及与沟渠之间的交角宜为30°~60°，出口宜采用自排方式；

4 堆置体坡面截排水设施宜布设在弃土料堆置体坡顶和坡脚，少雨地区宜采用蓄水型，多雨地区宜采用排水型。

8.2.3 地下水疏排设施宜由暗管、鼠洞和涵洞等组成，且其布置宜符合下列规定：

1 宜根据地貌采取不同的组合方式，鼠洞宜为一级暗排，暗管宜为二级暗排；

2 暗管宜根据地形条件布设在洼地中线并随坡度设置成棋盘形、鱼刺形等；

3 鼠洞宜布设在黏性土中且与暗管相通，并随地面坡降接至周边排水沟渠。

8.2.4 场地地下水应根据场地原始地形和自然水系，按汇水面积和流量设置盲沟、暗管或涵洞等疏排设施引出场外。

8.2.5 地表径流水应采用截排水设施引至邻近沟渠，并应与沟渠顺接。

8.3 地下疏排水设计

8.3.1 地下疏排设施应根据地形采取暗管、盲沟或组合方式，并宜符合下列规定：

1 汇水面积大和流量大的冲沟、低洼区域可沿主要冲沟设置主盲沟、小型冲沟或低洼地设置次盲沟，泉水和渗流点宜设置支盲沟；

2 湿地或泉水露头时，排水盲沟宜与排水沟顶端嵌接；

3 山谷间宜利用坚硬、耐水性较好的块石堆置形成排水盲沟。

8.3.2 排水盲沟设计应符合下列规定：

1 平面布置及断面尺寸应根据冲沟周边的汇水面积和流量确定；

2 次盲沟应与主盲沟相连接，主盲沟出水口应引至场外排水系统；

3 支盲沟应与主盲沟、次盲沟相连接，支盲沟间距离宜小于40m；

4 主盲沟、次盲沟和支盲沟的纵向坡比不应小于0.5％。

8.3.3 排水暗管设计应符合下列规定：

1 应布设在低洼水线上，坡比应根据地形、选定的管径确定，且不宜大于2%；

2 宜按无压流设计，设计水面以上净空面积不应小于过水断面面积的15%，且每隔50m-100m或走向变化处应设置检查井；

3 间距宜为30m-50m，低洼水线以上宜为10m-30m；

4 设计流量可按下列公式计算：

式中：$Q$$Q$ —— 排水暗管设计流量(m³/d)；

$C_L$$C_{L}$ —— 排水流量折减系数，可按表8.3.3-1取值；

$q$$q$ —— 地下水排水强度(m/d)；

$A_p$$A_{p}$ —— 排水管控制面积 (m²)；

$\mu$$μ$ —— 地下水面变动范围内的土层平均给水度；

$\Omega$$Ω$ —— 地下水面形状校正系数，宜取0.7-0.9；

$H_0$$H_0$ —— 地下水位降落起始时刻，排水暗管排水地段的作用水头（m）；

$H_t$$H_t$ —— 地下水位降落到t时刻排水暗管排水地段的作用水头（m）；

$t$$t$ —— 设计要求地下水位由 $H_0$$H_0$ 到 $H_t$$H_t$ 的历时（d）。

5 管内径宜按下式计算确定：

式中：$d$$d$ —— 排水管内径（m）；

$n$$n$ —— 管内壁糙率，可按表8.3.3-2取值；

$\alpha$$α$ —— 与管内水的充盈度 $a$$a$ 有关的系数，可按表8.3.3-3取值；

$i$$i$ —— 管道水力比降，可采用管线比降且应满足管内最小流速不低于0.3m/s的要求，管内径不大于100mm时可取1/300∼1/600，大于 100mm时可取 1/1000∼1/1500;

$a$$a$ —— 管内水的充盈度（管内水深与管内径的比值），管内径不大于 100mm时宜取0.6，内径为 100mm∼200mm时宜取0.65∼0.75，内径大于200mm时宜取0.8。

6 平均流速宜按下式计算：

式中：$V_A$$V_A$ —— 排水暗管平均流速(m/s)；

$\beta$$β$ —— 与管内水的充盈度 $a$$a$ 有关的系数，可按表8.3.3-3取值。

7 暗管周围应设置外包滤料，宜选用耐酸、耐碱、不易腐烂、不污染环境的透水材料，渗透系数应大于周围土体渗透系数的10倍，厚度可根据经验确定；

8 埋深宜为0.7m-0.9m，且采用厚度为0.1m-0.4m砂卵石覆盖后回填沟槽；

9 出口段宜设置长度不小于2.0m的硬塑料管，并应伸出口外，伸出长度宜为0.15m-0.2m，下缘距排水沟渠水面不应小于0.3m，与明沟连接处应采取防冲措施。

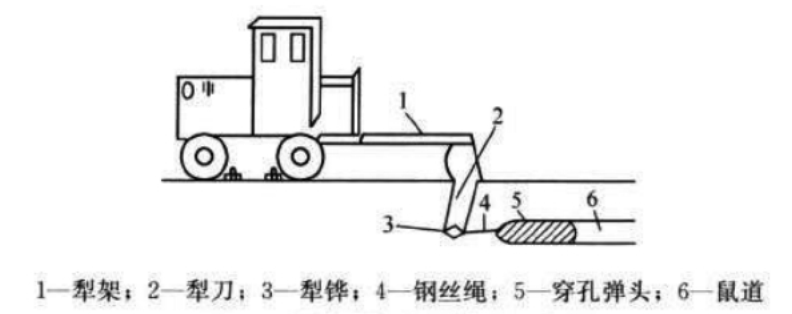

8.3.4 鼠洞深度和间距应根据土层情况确定，出口高程应高于连接沟渠正常设计水面0.2m-0.3m，并应采用块石防护。

8.3.5 排水涵洞设计宜符合现行国家标准《灌溉与排水工程设计标准》GB 50288的有关规定，宜采用无压形式。

8.4 地表截排水设计

8.4.1 截排水设施断面宜采用梯形断面，地形坡度较大时，宜采用矩形断面，纵坡宜根据走向、地形、地质条件及交汇沟渠连接条件等确定。

8.4.2 截排水设施进出口宜设置八字形导流翼壁，翼壁长度可取设计水深的3倍-4倍；水流速较大时，出口应布置消能防冲设施；截水沟与排水沟的连接处应采取防冲措施。

8.4.3 截水沟设计应符合下列规定：

1 排水型截水沟设计宜符合下列规定：

1）断面面积和尺寸宜按排水沟设计，并宜用块石浆砌或混凝土现浇；

2）纵坡宜为1%-2%，长度超过50m时宜分段设计，断面尺寸变化处宜渐变段衔接，渐变段长度可取水面宽的5倍-20倍；

3）宜设置安全超高，与排水沟的连接处宜采取防冲措施；

4）高差较大时宜每隔5m-10m修筑高0.2m-0.3m的拦水坎或跌水。

2 蓄水型截水沟设计应符合下列规定：

1）宜水平布设，每隔5m-10m及两端宜设高0.2m-0.3m挡水坎；

2）流量宜按下列公式计算：

式中：$V_z$$V_z$ —— 截水沟流量 (m³)；

$V_w$$V_w$ —— 一次暴雨径流量 (m³)；

$V_q$$V_q$ —— 1年～3年土壤侵蚀量(m³)；

$F_i$$F_i$ —— 截水沟集水面积 (km²)；

$M_w$$M_w$ —— 一次暴雨径流模数 (m³/km²)；

$M_s$$M_s$ —— 1年的土壤侵蚀模数(m³/km²)；

$\eta$$η$ —— 侵蚀系数，宜取1~3。

3）断面面积宜按下式计算：

式中：$A_1$$A_1$ —— 截水沟断面面积 (m²)；

$V_z$$V_z$ —— 截水沟流量 (m³)；

$L_j$$L_j$ —— 截水沟长度（m）。

8.4.4 排水沟设计应符合下列规定：

1 宜分段设置跌水，跌水处宜采取防冲措施，坡度缓、流量小时末端宜设置消力池，坡度陡、流量大时宜采取多级跌水或加糙坎消能；

2 断面变化时宜采用渐变段衔接，衔接长度宜取水面宽的5倍-20倍，弯曲段宜分析水位壅高影响；

3 坡比宜与沟渠坡度相近，土沟不宜小于0.25%，砌沟不宜小于0.15%，最小允许流速宜为0.4m/s；

4 排水沟断面面积应根据设计暴雨坡面最大径流量按下式计算确定：

式中：$A_2$$A_2$ —— 排水沟断面面积 (m²)；

$Q$$Q$ —— 设计坡面最大径流量， $Q=F/6(I_r-I_p)$$Q=F/6(I_r-I_p)$ ，(m³/s)；

$R$$R$ —— 水力半径， $R=A_2/\chi$$R=A_2/χ$ （m）；

$C$$C$ —— 系数，$C=(1/n)R_{1/6}$$C=(1/n)R_{1/6}$ ；

$i$$i$ —— 排水沟比降，宜取1:1.0∼1:1.5；

$I_r$$I_r$ —— 设计频率10min最大降雨强度（mm/min）；

$I_p$$I_p$ —— 相应时段土壤平均入渗强度（mm/min）；

$F$$F$ —— 坡面汇水面积（km²）；

$\chi$$χ$ —— 排水沟断面湿周(m)，$\chi =b+2h(1+P^2{)}^{1/2}$$χ=b+2h(1+P^2)^{1/2}$ ；

$n$$n$ —— 糙度，宜取0.010∼0.025，硬质材料取小值；

$b$$b$ —— 沟道底宽（m）；

$h$$h$ —— 沟道水深（m）；

$P$$P$ —— 沟道边坡系数，宜取1:1∼1:1.5。

5 土沟宜采用梯形或复式断面，石质陡坡场地宜用矩形断面，矩形、梯形断面底部宽度和深度均不宜小于400mm。

6 临时排水沟宜采用梯形或矩形断面，深度不宜小于200mm，梯形排水沟底部宽度不宜小于200mm，矩形排水沟沟底部宽度不宜小于300mm。

8.4.5 堆置体表面截排水设计宜符合下列规定：

1 顶面排水设施宜与堆置体内外排水系统相结合，且宜采用混凝土现场浇筑或浆砌条石砌筑，采用混凝土预制件拼装时堆置体接缝处应采用砂浆填实；

2 当采用堆石或干砌石护坡时，堆置边坡交汇处应设排水沟；

3 堆置体有马道时，纵向排水沟方向宜与马道一致，且宜设置在马道内侧，横向排水沟的间距宜为50m~100m。

8.4.6 弃土料堆置区外截排洪设施设计应符合下列规定：

1 上游洪水量小可采用截洪沟，上游洪水量大宜在上游设置导流堤，并宜根据地形条件沿山坡设置防洪渠；

2 设计洪水频率宜符合本规程第8.1.4条的规定；

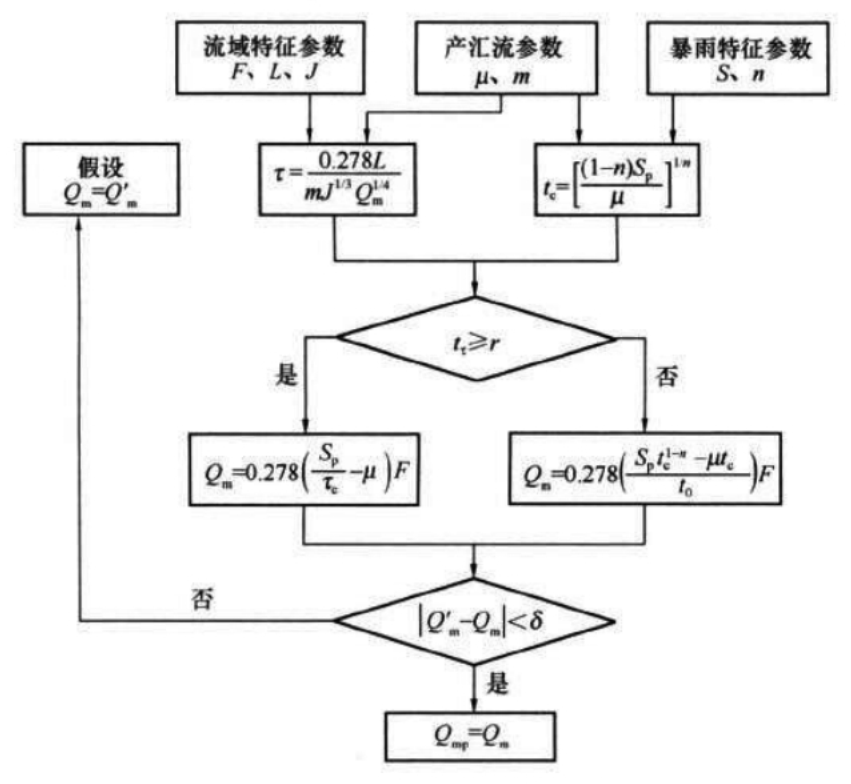

3 洪峰流量宜根据当地水文站实测资料计算确定；当缺乏实测资料时，可采用形态调查法、简化公式法或按本规程附录E 的规定计算确定；

4 排洪暗沟、涵洞宜按无压流设计，并宜符合现行国家标准《灌溉与排水工程设计标准》GB 50288的有关规定；

5 排洪沟进出口宜设置八字形导流翼墙，翼墙长度宜取设计水深的3倍～4倍；

6 排洪沟流速大的出口应布置消能防冲设施，过水断面尺寸和设计水深应根据设计排洪流量确定，坡比应根据地形、地质条件等结合设计断面计算确定；

7 排洪沟宜按明渠设计，纵坡应根据走向、地形、地质以及与山洪沟连接条件等因素确定；高差较大时，宜设置急流槽或跌水。

8.5 堆置体泄排水设计

8.5.1 堆置体遇有下列情况之一时，应采取泄排水措施；

1 堆置体渗流逸出处渗透破坏；

2 堆置体浸润线高程及孔隙水压力较大、渗流方向影响堆置体稳定；

3 堆置坡面冻胀破坏。

8.5.2 堆置体泄排水措施宜采用两种或多种形式组成的综合型泄排水方式，并宜符合下列要求：

1 竖式排水可采用直立排水、上昂式排水、下昂式排水；

2 水平排水可采用不同高程的水平排水层、垫层式、网状排水带、排水管等；排水层、垫层式可采用级配碎石铺设；

3 表面排水可采用贴坡式排水。

8.5.3 堆置体泄排水措施应与周边的纵向集水沟和排水管等组成排水系统。

8.6 施工

8.6.1 截排水措施施工放线时应对现场地形和标高进行复核。

8.6.2 基槽开挖后应进行验槽，不得欠挖，超挖深度大于50mm部分应采用强度等级不低于C15的混凝土回填。

8.6.3 盲沟宜在地基处理完成后施工，分段施工在下游盲沟尚未形成时不宜与上游盲沟接通，并宜设临时排水系统。

8.6.4 对有抗酸、碱侵蚀要求的排水管应进行内外防腐处理，防腐材料应符合设计要求。

8.6.5 暗管周围应填筑碎石保护，两侧回填土应采用人工同时从两侧分层填实，填筑的碎石密实度不应小于90％。

8.6.6 混凝土的材料、配比、施工、温控、低温季节施工等应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204、《建筑边坡工程技术规范》GB 50330的有关规定。

8.7 检验

8.7.1 截排水工程施工质量检验应符合下列规定：

1 钢筋、混凝土应符合设计规定的规格、材质和强度，混凝土尚应满足抗渗、抗冻、抗侵蚀性等要求；

2 敷设坡度的允许偏差应为设计坡度±10%；

3 断面尺寸可采用钢尺量测，高程、坡度可用水准仪和全站仪进行检验；

4 堆置边坡截排水设施的渗透性宜进行原位渗透试验。

8.7.2 土质截排水沟施工质量检验宜符合表8.7.2的规定。

8.7.3 浆砌排水沟、截水沟施工质量检验宜符合表8.7.3的规定。

8.7.4 混凝土排水暗管施工质量检验宜符合表8.7.4的规定。

8.7.5 截排水盲沟施工质量检验宜符合表8.7.5的规定。

8.7.6 截排水工程土工合成材料施工质量检验宜符合表8.7.6的规定。

9 边坡工程

9.1 一般规定

9.1.1 弃土场边坡工程应包括堆置区内部和区外边坡、堆置体边坡及其支护与防护。

9.1.2 弃土场区外边坡遇有下列情况之一时，应采取支护与防护措施：

1 影响弃土场工程环境及设施安全和正常使用的既有不稳定边坡；

2弃土料堆置改变地下水、环境的条件变化引起既有边坡不稳定。

9.1.3 弃土场边坡失稳状态宜按本规程附录H进行判定。支护与防护类型宜按表9.1.3选用。

9.1.4 弃土场边坡工程设计和施工应符合现行国家标准《建筑边坡工程技术规范》GB 50330、《建筑边坡工程施工质量验收标准》GB/T 51351的有关规定。

9.1.5 护坡工程应兼顾环境保护，防护措施宜结合生态工程的设计和施工要求选用。

9.2 措施选型

Ⅰ 减载法与堆载法

9.2.1 减载法、堆载法可用于松动变形和可能发生滑动、倾倒、崩塌及潜在滑动面上滑体等支护。坡率、堆载受限制或其对周边环境有不利影响时，宜与其他支挡措施组合使用。

9.2.2 减载法设计应符合下列规定：

1 减载坡率应根据坡体地层结构和性状、高度和稳定性计算确定；

2 应根据潜在滑动面形状、位置确定减载方式和范围；

3 坡形应为台阶式，每级高度不宜大于10m，台阶间平台宽度不宜小于2m；

4 单独采用减载法时，下级坡率不应小于上级坡率；

5 坡体含有特殊性岩土层时，宜采取预留保护层或及时盖压、封闭等措施。

9.2.3 堆载法设计应符合下列规定：

1 堆载材料填筑后性能宜优于原坡体性能；

2 堆载体高度、长度和坡度等应经局部稳定和坡体整体稳定计算确定；

3 当采用土石料堆载且边坡有变形限值时，堆载体抗力宜按主动土压力计算。

Ⅱ 锚固法与支挡法

9.2.4 锚固法可用于潜在滑动面不明确、对变形要求高的土质或土石混合体边坡，以及存在外倾结构面的岩质边坡的支护，宜与挡土墙、抗滑桩等组合使用。

9.2.5 锚杆布设应符合下列规定：

1 锚杆应根据土体性状或岩体节理裂隙的发育程度、结构面倾向、块体规模等布置，且宜按方形或梅花形布设；

2 锚杆轴线与水平面夹角宜按下式计算确定：

式中：$\beta$$β$ —— 最优锚固角（°)，为锚杆与水平面夹角值（正值为仰角，负值为俯角）；

$\theta$$θ$ —— 滑动面倾角 (°)；

$\phi$$φ$ —— 滑动面内摩擦角 (°)。

3 锚杆间距应根据总设计锚固力、单根锚固力、锚杆长度和边坡地层岩性等确定，锚固段最小间距不应小于1.5m，锚杆宜长短相间布设。

9.2.6 非预应力锚杆可适用于土质边坡和节理裂隙发育、风化严重、碎裂的岩质边坡的浅层、松动块体的锚固支护，其设计应符合下列规定：

1 硬岩边坡宜采用机械式、楔缝式、倒楔式和胀壳式，变形较小的边坡宜用黏结式，软弱、破碎和受动载作用的边坡宜用摩擦式、缝管式、楔管式和水胀式；

2 锚杆材料、直径、耐久性应符合现行国家标准《岩土锚杆与喷射混凝土支挡工程技术规范》GB 50086的有关规定；

3 锚固段长度宜为5m-15m，且不宜大于锚杆长度的1/2；

4 锚杆轴线方向应与潜在滑动面、坡体主要结构面垂直。

9.2.7 预应力锚杆设计应符合下列规定：

1 快速稳固或防腐要求较低的硬质岩边坡宜采用机械式锚杆，锚固力较小的软岩和土质边坡宜采用拉力型锚杆，锚固力较大的软岩或土质坡宜采用拉力分散型锚杆，强侵蚀环境、锚固力较小的边坡宜采用压力型锚杆，环境条件对锚杆有腐蚀性时，宜采用压力分散型锚杆；

2 坡体呈滑动破坏时，锚杆应设置在潜在滑动体的下、中部，坡体倾倒破坏时，锚杆应设置在潜在倾倒体的中、上部，外锚头尺寸或格构梁宜根据计算确定；

3 钢绞线和精轧螺纹钢筋在设计张拉力或设计工作荷载作用下的强度利用系数宜为0.55∼0.65；

4 锚固段应在潜在滑动面1 5m外稳定岩土体内，自由段长度不宜小于5.0m。

9.2.8 挡土墙、土钉墙或抗滑键、抗滑桩可用于潜在滑动面明确的土质边坡、土石混合体边坡和碎裂状的岩质边坡支护，其设计应符合下列规定：

1 挡土墙设计应符合下列规定：

1）应设置在潜在滑移体前部滑动面平缓部位，墙底部应在潜在滑动面以下，埋置深度应经稳定性计算确定；

2）应根据土压力条件和稳定状态设一级挡土墙或多级挡土墙；

3）当与锚固法组合使用时，应按两者联合受力进行计算分析。

2 土钉墙设计应符合下列规定：

1）坡体总高度大于8m时应为多级台阶式，上下台阶间应设置平台；

2）钢筋直径宜选用16mm以上Ⅲ级钢筋，长度不宜小于墙高的60%；

3）土钉间距宜为0.75m∼2.0m，与水平面夹角宜为5°∼20° ；

4）土钉应与其联合受力的钢筋网混凝土面层牢固连接。

3 抗滑键、抗滑桩设计应符合下列规定：

1）宜布设在滑面相对平缓的区段，且宜与其他支护措施配合使用；

2）中心距宜为 5m∼10m，且宜大于截面短边或直径的2.5倍；

3）滑动方向明确时宜采用矩形截面，滑动方向不确定时宜采用圆形截面，矩形截面短边长宜为1.0m-2.0m、长边不宜小于短边的1.5倍，圆形截面直径宜为1.2m-2.53m;

4）嵌固稳定地层深度宜为桩长的1/3-1/2；

5）对可能产生渐进破坏、地下水较丰富的坡体，宜采用小间距、小断面，且宜在桩之间设置连接板或连系梁。

9.2.9 由钢丝绳网、钢柱、支撑绳及其拉锚绳、减压环等构成的主动、被动柔性防护结构，可用于边坡表层岩块可能发生崩塌、滚落且不易清理或清理不经济的边坡支护，其设计应符合下列规定：

1 钢丝绳网孔边长宜为100mm-300mm；

2 防护能力应根据落石动能计算确定；

3 支撑及拉锚用钢丝绳性能应符合现行国家标准《重要用途钢丝绳》GB 8918的有关规定。

Ⅲ 铺砌法和喷射法

9.2.10 铺砌法和喷射法可用于易风化、剥落或有浅层崩塌、滑落及掉块等影响边坡耐久性或正常使用的坡面防护。铺砌法包括干砌石、土工网石笼和钢筋石笼、浆砌石、钢筋混凝土格构、预制或现浇混凝土和钢筋混凝土板（块）等砌筑；喷射法包括砂浆、细石混凝土、纤维混凝土等喷涂。

9.2.11 铺砌法和喷射法设计应符合下列规定：

1 混凝土或钢筋混凝土的板、块混凝土强度等级不宜低于C25，预制块形状可采用四方体或六方体等，厚度不宜小于150mm；

2 砌石应选用质地坚硬、耐风化石料，厚度不宜小于300mm;

3 浆砌石格构间距不宜大于3m，现浇钢筋混凝土格构间距不宜大于5m，兼作锚杆外锚墩时钢筋混凝土格构形式和尺寸应满足锚杆间距和锚固的要求，并应设置间距不大于20m的变形缝；

4 喷素混凝土、喷纤维混凝土厚度不宜小于50mm，单层筋网厚度不宜小于100mm，单层筋网厚度不宜小于150mm；

5 护面与坡体之间应紧贴，非格构式护面应设置滤层和泄水孔。

Ⅳ 截排水法

9.2.12 截排水法可用于通过截排水沟、泄水孔、泄水洞、网状排水带和排水盲沟等一种或多种措施联合的坡面防护。

9.2.13 截排水法设计应符合下列规定：

1 平面布置应与坡体外截排水设施相互结合形成排水系统；

2 坡面泄水孔间距不宜大于3m，孔径不宜小于50mm，外倾角宜为10°-15°；

3 坡顶、坡脚截排水沟纵坡坡度不应小于0.1%，马道截排水沟纵坡坡度不应小于0.5%；

4 坡脚截排水沟出水口应结合地形设置且应引至坡外排水设施；坡顶汇水宜排入场内或场外排水系统，且不宜通过坡面；

5 截排水沟宜采取防止冲刷、渗漏等措施，且末端宜设置消能、沉淀等设施。

Ⅴ 植被法

9.2.14 植被法可用于具有自稳性、易于草皮及其他植物生长的坡面防护。植被法可与铺砌法、喷射法等联合使用。

9.2.15 植被法设计应符合下列规定：

1 宜与边坡绿化相结合，可采用种草或喷播植草、铺草皮、栽植灌木等；

2 草籽应均匀撒布在已清理整平的坡面上，对不利于草类生长的坡面可铺厚度不小于100mm的植物土；

3 铺草皮宜选用厚度不小于100mm的带状或块状草皮；

4 土坡可采用灌木栽植，灌木高度应符合设计功能要求。

9.3 场外边坡设计

9.3.1 边坡稳定分析的抗剪强度参数应根据主要岩土层分层取样试验结果选用，并应符合下列规定：

1 岩质边坡概化为一层坡体的抗剪强度宜按下列公式计算：

式中：$c$$c$、$\phi$$φ$ —— 岩体的凝聚力（MPa）和内摩擦角（°)；

$c_i$$c_i$、${\phi }_i$$φ_i$ —— 岩块的凝聚力（MPa）和内摩擦角(°)；

$c_j$$c_j$、${\phi }_j$$φ_j$ —— 结构面的凝聚力（MPa）和内摩擦角(°)；

$k_i$$k_i$、$k_j$$k_j$ —— 岩块和不连续结构面在潜在滑动面上所占的比例，宜根据地质测量结果或工程类比综合分析确定。

2 土质边坡的抗剪强度宜按下列公式计算：

在水位升降范围，黏性土体的抗剪强度可按下式计算：

式中：${\tau }_f$$τ_f$ —— 土体抗剪强度（MPa）；

$c^{\prime }$$c^′$、${\phi }^{\prime }$$φ^′$ —— 土体的有效凝聚力(MPa)、有效内摩擦角（°）；

$c_{cu}$$c_{cu}$、${\phi }_{cu}$$φ_{cu}$ —— 水位升降范围内土体的凝聚力（MPa）、内摩擦角（°）；

$\sigma$$σ$、${\sigma }^{\prime }$$σ^′$ —— 土体的法向应力（MPa）、有效法向应力（MPa）；

${\sigma }_c^{\prime }$$σ_c^{′}$ —— 水位升降范围内土体的有效法向应力（MPa）；

$u$$u$ —— 土体内孔隙水压力（MPa）。

3 天然土体抗剪强度的取值应考虑土体裂隙、含水率变化等因素影响，已产生滑移的滑动面抗剪强度指标宜取残余强度值。

4 地质条件复杂的边坡宜采用反演分析法复核和修正。

9.3.2 边坡稳定性分析计算，应符合下列规定：

1 应按最危险工况进行分析计算；

2 处于地震设防地区时，应按拟静力法进行抗震稳定计算；

3 计算方法宜按本规程第7.1.4条和附录G的有关规定执行。

9.3.3 边坡渗流分析宜采用数值分析方法或公式法，并宜符合下列规定：

1 地下水水面线、等势线、渗透比降和渗流量等参数宜根据现场试验、室内试验和工程类比等方法确定；

2 渗透系数相差不大于5倍的相邻土层可取厚度加权平均渗透系数；

3 坡体采用排水措施时，宜分析坡体排水措施有效和失效对渗流场的影响；

4 易受降雨下渗影响的边坡，宜分析降雨对地下渗流场的影响。

9.3.4 边坡支护型式与护坡措施除应根据坡体失稳状态按本规程第9.2节关规定选择外，尚应符合下列规定：

1 混凝土框架护坡应紧贴坡面现场浇筑或砌筑；

2 护坡材料铺设时，应在坡面固定；

3 防护措施宜与植物防护相结合。

9.4 堆置边坡设计

9.4.1 堆置体边坡支护和护坡型式宜采用坡率法、加筋法、挡土墙或抗滑键。

9.4.2 堆置体边坡支护设计应符合下列规定：

1 应对最不利工况分级验算边坡的稳定性，位于斜坡上的堆置体应验算沿斜坡滑动的稳定性，并宜按本规程附录G的规定执行；

2 支护结构地基设计计算应按现行国家标准《建筑边坡工程设计规范》GB 50330有关规定执行；

3 堆置体的抗剪强度宜根据现场试验成果，并可按下式计算：

式中： ${\tau }_f$$τ_f$ —— 抗剪强度(MPa)；

${\sigma }_c$$σ_c$ —— 法向应力 (MPa)；

$c_u$$c_u$、${\phi }_u$$φ_u$ —— 土体不排水固结的凝聚力(MPa)、内摩擦角（°）。

4 作用在支挡结构上的土压力宜按库仑主动土压力计算，衡重式挡土墙上墙主动土压力宜按第二破裂面法计算；

5 抗震设防地区支挡结构应进行地震工况稳定性验算。

9.4.3 堆置体坡面的截排水设施、植被防护宜按本规程第9.2节的有关规定执行。

9.4.4 冻土地区堆置体坡脚应设防冻垫层，且其厚度不得小于当地冻结深度，防冻垫层以上坡脚宜采用干砌护坡。

9.4.5 当植被防护不能确保坡面不被冲刷破坏时，宜结合当地经验，采用框格、护面板、干（浆）砌片石或预制块等刚性护面。

9.5 施工

9.5.1 场外边坡支护和防护施工应按现行国家标准《建筑边坡工程技术规范》GB 50330、《建筑边坡工程施工质量验收标准》GB/T 51351的有关规定执行。

9.5.2 堆置体边坡支护和防护施工除应符合本规程第7.4节的规定外，尚应符合下列规定：

1 放坡和马道施工应符合设计要求，且每完成一级边坡和马道施工完成后，应及时进行修整；

2 采用分层夯实填筑时，夯锤边缘离坡体顶面边缘距离应预留不小于5倍夯锤直径的安全距离，且修坡厚度不宜大于0.5m；

3 采用分层碾压填筑时，机械边轮距坡顶边距离宜为0.4m～0.6m，坡面修整厚度不宜大于0.5m；

4 填筑施工应控制填筑速率。当堆置体沉降出现异常情况时，应减缓填筑速度或停止填筑施工，待堆置体沉降趋于相对稳定后，方可继续填筑；

5 位于斜坡上的堆置体边坡填筑前，斜坡坡面应修造成向内倾斜的台阶，倾斜坡度宜大于4.0%，台阶宽度不宜小于2m。

9.5.3 堆置体边坡施工应自下而上分层进行，每一层填筑施工完成后应进行质量检验，检验合格后，方可进行下一道工序施工。

9.5.4 堆置体边坡堆置过程中宜设置地面截排水系统，并宜对周边地面采取防渗措施。

9.6 检验

9.6.1 堆置体边坡质量检验除应符合现行国家标准《建筑边坡工程施工质量验收标准》GB/T 51351、《高填方地基技术规范》GB 51254的有关规定外，尚应符合下列规定：

1 检验项目应包括坡比、压实度、物理和力学性质指标等；

2 压实度检测宜采用环刀法、灌砂法或灌水法；

3 检测点的布置和检测频次宜根据工程特点、填料性质、设计要求及施工工艺等因素确定；对施工完成后处于地下水位以下地段宜增加检测频次。

9.6.2 场外边坡支护和防护施工质量检验应按现行国家标准《建筑边坡工程施工质量验收标准》GB/T 51351的有关规定执行。

9.6.3 边坡工程施工质量检测报告应包括质量检测目的及要求、质量检测点平面布置图、质量检测方法及仪器设备型号、质量检测资料整理与分析和质量检测结论。

10 生态工程

10.1 一般规定

10.1.1 生态工程应包括绿色施工、绿化工程和复垦工程，并宜根据设计目标、环境条件与弃土工程、边坡工程等同步设计和施工。

10.1.2 生态工程设计等级宜按表10.1.2的规定确定。

10.1.3 弃土料堆置前，堆置区域表层0.5m厚的耕植土或腐殖土宜集中堆放并用于绿化和复垦，污染土应进行专门堆存和处置。

10.1.4 弃土场工程施工期间，应采取措施控制振动、噪声、扬尘、废水、废弃物及有害物质对工程场地、周边环境造成危害。

10.1.5 生态工程选用的植物种类、配置模式、种植方式、种植季节、苗木规格、灌溉及养护条件等应符合设计要求。

10.1.6 绿化施工管护期不宜少于3年。

10.1.7 弃土场工程复垦面积不宜小于占地面积。

10.2 绿色施工

10.2.1 施工水电系统和道路系统等临时设施应与永久设施结合布设。

10.2.2 施工工区和生活区的垃圾、废弃物应按规定地点堆放和处理；进入现场的材料、设备应按施工方案放置。

10.2.3 施工便道及作业场地应符合下列要求：

1 主要道路宜设置在填挖零线附近；

2 作业场地边坡坡面应及时绿化，并宜采取洒水降尘措施；

3 施工完成后，废弃的便道及场地宜进行清理和复绿。

10.2.4 水土保持和污染防治应符合下列要求：

1 施工前应根据环境条件制定预防措施（缩短临时占地时间）；

2 生产及生活污水应统一规划排放口，不应排向河流、池塘、饮用水源地；

3 施工过程中应采取临时的拦挡、护坡和截排水等措施。

10.2.5 生物及植被保护应符合下列要求：

1 施工前应采取措施对场内珍稀动植物进行迁移或保护；

2 施工中不得随意采摘、破坏野生植物及捕猎野生动物；

3 草木密集区域施工应采取防火措施。

10.2.6 文物保护区周围施工时，不得损毁文物古迹；施工中发现文物时，应暂停施工且保护现场，并应立即报告当地文物管理部门。

10.3 绿化

10.3.1 弃土料堆置作业结束后，堆置平台、坡面应进行修整、覆盖耕植土，并宜选择成活率高、生长迅速的树种、草种进行培植。

10.3.2 弃土料堆置平台、坡面和工程扰动区域裸露面的绿化，除应按本规程附录J选择具有生态、生产功能的树种和草种进行复绿外，尚应符合下列规定：

1 布局宜统筹生态和景观要求，并宜与周边自然景观协调；

2 宜按地形、地貌、水土流失类型并结合水土保持措施选用适宜的林种；

3 宜在水土流失轻微、土地条件较好、具有灌溉条件的区域配置经济林果；

4 宜根据场地坡度、坡向、土壤性质等选用乔、灌、草及其组合搭配；

5 苗木质量应符合现行国家标准《主要造林树种苗木质量分级》GB6000的有关规定。

10.3.3 植苗造林应符合下列规定：

1 宜选用针叶树类苗木，土地条件差时宜采用容器苗造林；

2 水土保持林宜采用0.5a-3a龄苗木，防护林宜采用2a-3a龄苗木；

3 成片造林宜采取行状、带状、块状等混交林；

4 初始密度应符合现行国家标准《生态公益林建设技术规程》GB/T 18337.3、《造林技术规程》GB/T 15776 的有关规定；

5 应选择春季、雨季及秋季培植。

10.3.4 苗圃营造应符合现行行业标准《林业苗圃工程设计规范》LYJ 128的有关规定。

10.3.5 植草绿化应符合下列规定：

1 应根据场地利用目标，确定绿肥草、水土保持草或草坪草等草种；

2 人工草地和草坪宜采用三种以上草种混播；

3 植草播种前应对种子采取催芽处理；

4 草种选择、种草方式、播种量及整地方式应按现行国家标准《水土保持综合治理 技术规范 崩岗治理技术》GB/T 16453.6的有关规定执行。

10.3.6 园林式种植绿化应符合下列规定：

1 植被应与整体环境协调，且应依据光照强度、地形、土壤等条件选择植物，并宜采用片植、花带及装饰等形式；

2 草坪应根据其观赏效果、气候因素、生长条件等选择草种和种植方式；

3 行道树应选择树干通直、生长健壮、无病虫害的树木。

10.3.7 特殊条件区域林草绿化宜符合下列规定：

1 树草生长困难地区，宜采取客土绿化、喷播绿化、生态植生袋等措施；

2 耕植土、腐殖土缺乏的地区，宜采取客土绿化措施；

3 岩石坡度大于45°时，宜配置混喷植物种子、栽植乔木和灌木等。

10.4 复垦

10.4.1 弃土场复垦设计应包括复垦类型、复垦工艺、复垦率和复垦计划等。

10.4.2 复垦设计和施工应符合下列规定：

1 堆置体平台、地表面的覆盖耕植土、腐殖土的厚度不应小于300mm；

2 斜坡区域表面宜平整，并宜采取水土保持措施；

3 堆置区域应清除石块并翻耕，翻耕厚度宜满足耕植需求；

4 场地表面平整及覆土后，应撒草籽、植灌木，并应浇水施肥。

10.4.3 复垦工程质量宜符合下列规定：

1 旱地、草地翻耕深度不宜小于0.3m，林地翻耕可根据实际情况确定；

2 地面平整后坡度不宜大于10°，有效土层厚度不宜小于0.5m；

3 覆土宜采用弱酸性至中性土壤，含盐量不宜大于0.30%；

4 林木成活率3年后不宜小于70%,5年后宜达到类似条件地块生长水平。

10.4.4 复垦区域内应对土壤属性、地形、水文（水质）、投入产出水平等指标进行监测和调查，并应进行病虫害防治。

11 监测与巡查

11.1 一般规定

11.1.1 弃土场工程施工期和使用期，应进行监测和巡查，并应编制专项方案。

11.1.2 监测项目应根据设计等级、拦挡结构型式、弃土料堆置方式、地形、地质与水文条件及环境等确定。监测项目与监测装置宜按表11.1.2-1～表11.1.2-4选用。

注：拦挡结构下游坡为废石堆场时，其内部位移、浸润线监测项目为“可测”。

11.1.3 弃土场工程监测等级应根据弃土场设计等级、拦挡结构等级和活动规模按表11.1.3的规定确定。

11.1.4 堆置体边坡和拦挡结构位移预警值应按表11.1.4的规定确定。

注：正常运行控制值依据设计文件确定；设计文件未明确时，宜按《建筑边坡工程技术规范》GB 50330选用。

11.1.5 弃土场工程区域降水量的预警状态应按表11.1.5的规定确定。

11.1.6 现场巡查预警状态应按表11.1.6的规定确定。

11.1.7 监测装置或元件的埋设、安装应纳入弃土场工程建造计划，并应采取保护措施；监测过程中应定期进行状况巡查。

11.1.8 监测基准网复测每年不应少于1次；发生暴雨、地震等灾害后应复核。

11.1.9 监测成果应符合下列规定：

1 应及时整理、汇总、分析观测记录和观测数据，并应绘制时程图表；

2 年度数据分析不应少于一次；拦挡结构竣工移交与安全检查评价、弃土场关闭或弃土场出现异常情况时，应进行专项分析；

3 成果报告应包括原始观测记录、平差计算、监测分析文件、日常及年度巡查记录等。

11.1.10 监测预警判定应符合下列规定：

1 监测项目出现3项黄色预警时，应定为1项橙色预警；

2 监测项目出现2项橙色预警时，应定为1项红色预警；

3 同类监测项目的监测点出现3个黄色预警时，该项目应定为橙色预警；

4 同类监测项目的监测点出现2个橙色预警时，该项目应定为红色预警。

11.1.11 监测预警信息应及时报送有关机构。监测项目处于橙色预警状态时，应及时采取治理措施；对处于红色预警状态的监测项目，应及时采取抢险措施。

11.1.12 设计等级为I级、Ⅱ级弃土场工程应进行长期监测，直至监测结果满足现行国家标准《建筑边坡工程施工质量验收标准》GB/T 51351的稳定性要求为止。

11.2 测点布设

11.2.1 基准点、工作基点和监测点布设应符合下列规定：

1 基准点应布设在稳固位置，数量不宜少于3个；

2 工作基点应选择在稳定且方便使用的位置，水平位移工作基点宜采用带有强制归心装置的监测墩；

3 监测点应设置在原始地形变化大、堆置体状态条件差及堆置厚度大的部位，反馈设计的监测点应布置在最不利位置，不同监测项目的监测点宜布置在同一监测剖面上。

11.2.2 堆置体监测剖面和监测点布设宜符合下列规定：

1 沉降监测剖面应沿坡向布置，间距不宜大于50m，且应在变坡点、堆置平台低点布设观测点，测点间距宜为50m～100m，堆置体厚度较大部位宜增设监测点；

2 表面和内部水平位移剖面应布设在堆置体性状较差区域，间距不宜大于100m，每个剖面宜布置3个～5个监测点，监测点与沉降监测点宜结合布置；

3 堆积厚度较大区域和原场地存在软弱地基土区域宜设置深部沉降监测点，并宜符合下列规定：

1）纵剖面宜沿顺坡方向、沟谷走向布设，数量不宜少于3个，每个剖面上监测点不宜少于5个；

2）横剖面宜布置在堆置厚度较大或特征部位，数量不宜少于3个，每个剖面上监测点不宜少于3个。

11.2.3 每级拦挡结构监测剖面和监测点布设宜符合下列规定：

1 表面位移和内力监测点布设宜符合下列规定：

1）宜沿结构长度方向布设1个～3个纵剖面；

2）横剖面宜设置在结构最高、排水设施通过或易出现异常的部位，结构长度不大于300m时间距宜为20m~100m，结构长度为300m~1000m时间距宜为50m~100m，结构长度大于1000m时间距宜为100m~300m；

3）监测点应在应力最大及应力状态复杂的部位设置，间距宜为30m~50m。

2 结构内部位移监测剖面和观测点布设宜符合下列规定：

1）宜沿结构长度方向设1条～3条纵剖面；

2）横剖面宜布设在结构最高、地质条件变化较大及易出现异常的部位，间距宜为50m~100m；

3）每条横剖面上测点间距宜为5m~10m，且不宜少于3个，最下级测点宜在结构基础表面，最上测点宜与结构表面位移监测点并用。

3 填筑型拦挡结构的监测剖面与监测点布置宜符合下列规定：

1）横剖面宜布设在拦挡结构最高处及拦挡结构外坡最大坡度部位，间距不宜大于50m，每个剖面的监测孔不宜少于3个；

2）监测点应布置在变坡点处，间距不应大于10m。

4 填筑型拦挡结构浸润线监测剖面与监测点布置应符合下列规定：

1）横剖面宜在反映整体渗流情况及渗流异常部位，数量不宜少于3个，并宜与表面位移监测相结合；

2）监测孔宜在结构顶、上游坡底、下游排水设施前缘、各向异性土层、渗流进出口段并根据预计浸润线最大变幅沿不同高程等部位布置，间距宜为 20m∼40m，每个剖面的监测孔不宜少于3个；

3）监测点孔深应根据设计控制浸润线深度确定。

5 填筑型拦挡结构渗流压力监测布设宜符合下列规定：

1）横剖面宜沿地下水流线方向或渗流较集中的透水层布置1条∼3条，每个横剖面上宜设3条∼4条纵剖面；

2）与刚性结构物接合部位的渗流压力监测孔应设置在接触轮廓线上；

3）测孔监测孔宜在结构顶、上游坡底、下游排水设施前缘布置，间距宜为 20m∼40m，每个剖面的监测孔不宜少于3个，孔深应根据设计控制浸润线深度确定。

11.2.4 边坡变形监测剖面与监测点布置应符合下列规定：

1 表面变形监测剖面宜沿坡长方向在坡顶和坡脚、截排水设施及附属设施安全、场地运行安全的潜在滑坡体上布设，间距宜为15m∼30m;

2 每个表面变形监测剖面应分别在坡顶、坡脚、坡面上布置监测点，且每个剖面不宜少于5个监测点；

3 内部位移监测剖面应布置在主滑线上且在垂直主滑线方向宜布置1条～3条，每个剖面上监测点不宜少于3个；

4 内部沉降剖面宜沿可能滑动方向设置，间距宜取30m～50m，监测点宜结合地表变形监测点选取，并应在不同高程处布置，间距宜取15m~30m。

11.2.5 堆置体压力、水位与水量监测布设应符合下列规定：

1 孔隙水压力监测点宜设置在地下水影响范围内，且应在软弱土、受地下水影响的土层中，并宜与变形、土压力和地下水位监测点相结合；

2 土压力监测点宜设置在潜在滑移部位和原场地地表、堆置体表面及堆置体中部、下部，监测点竖向间隔宜为3m~5m；

3 水位监测点应设置在代表弃土场内平稳水位的位置；

4 水流量、水质、浑浊度监测点宜设置在出口处，并宜测量泥砂含量。

11.3 观测

11.3.1 堆置体观测应符合下列规定：

1 施工期间每堆置3m~6m厚度宜观测一次，两次堆置间隔较长时每两周观测1次，遭遇降雨、变形异常等情况时应增加观测频次；

2 施工完成后宜每半个月监测一次，3个月后宜每月监测一次，一年后可每2个月～3个月观测一次；

3 盲沟、涵洞等出水量施工期间和施工完成后一个月内宜每周观测一次，一个月后宜每两周监测一次；

4 堆置完成后，当观测数据变化较大时，可缩短观测时间间隔。

11.3.2 地下水位观测应符合下列规定：

1 堆积施工期间和堆积施工完成后一个月内宜每周观测一次，一个月后宜每两周观测一次，汛期前应进行观测；

2 地下水浸润线观测，每季度不宜少于1次，暴雨期间和水位异常波动时应增加观测次数；

3 水尺顶部高程宜采用三角高程或水准测量法测定，测量宜符合现行国家标准《工程测量标准》GB 50026的有关规定，并宜进行2次读数，且宜取平均值作为当次水位监测值。

11.3.3 边坡观测应符合下列规定：

1 施工过程和施工完成后，应进行水平位移、垂直变形和裂缝观测；

2 堆积施工期和堆积施工完成后两周内应每3天监测1次，六周内应每10天监测1次，八周后应每月观测一次；

3 变形量增大、变形速率加快、降雨后应加密观测频次。

11.3.4 拦挡结构观测应符合下列规定：

1 位移监测标点、基点等的埋设、安装和观测应随拦挡结构的施工进度进行，可设置临时标点，并应与相应永久标点衔接；

2 测压管宜钻孔埋设，随拦挡结构体施工埋设时，应确保管壁与周围土体良好结合且不因施工遭受破坏；

3 结构位移量变化出现突变或有增大趋势时，应查明原因后进行处理；

4 施工期间结构每升高3m~6m宜观测一次，两次结构升高间隔较长时每两周观测1次，遭遇降雨、变形异常等情况时应增加观测频次；

5 施工完成后宜每半个月监测一次，三个月后宜每月监测一次，一年后可每2个～3个月观测一次。

11.3.5 弃土场工程环境及保护监测宜采取定位监测与实地巡查相结合，并应包括下列内容：

1 生态环境监测宜包括地形地貌和水系变化、扰动地表面积、挖堆数量及面积、林草覆盖率等；

2 环境防护动态监测宜包括环境防护面积变化、下游及周边区段的危害与趋势；

3 环境保护措施效果监测宜包括林草成活率、保存率、生长情况及覆盖率，以及保护措施的完好程度和运行情况及拦土保土效果；

4 当临近施工振动对边坡、周边设施等产生不良影响时，宜进行质点振动速度峰值、主振频率等监测，质点振动速度大于现行国家标准《爆破安全规程》GB 6722规定的控制值时，应及时提出施工方案的调整建议；

5 噪声保护要求较高区域宜进行噪声监测，噪声值应满足现行国家标准《建筑施工场界环境噪声排放标准》GB 12523、《社会生活环境噪声排放标准》GB 22337的规定。

11.4 巡查

11.4.1 弃土料堆置过程巡查应符合下列规定：

1 日常巡查应包括巡查路线、次序、部位、内容和方法，并应进行观察描述及定性评价；

2 年度巡查应对拦挡结构、排洪设施、安全监测设施及周边环境等进行检查和评价；

3 应对拦挡结构可能出现险情的部位及稳定性、截排水设施和监测设施等有效性进行专项巡查。

11.4.2 拦挡结构巡查应包括下列内容：

1 裂缝长度、宽度、深度、走向、形态，渗漏水水量、颜色及浑浊度等变化；

2 结构顶堆置体裂缝、塌陷、异常变形、积水和植物生长等；

3结构体外坡体裂缝、剥落、滑移、隆起、塌坑、渗流出逸等，护坡砌石翻起、松动、塌陷、架空等损坏现象，护坡植被完好性；

4 与堆置体连接处错动、开裂、崩塌、溶蚀、异常渗水等；

5 排渗设施异常或破坏、堵塞和排水不畅、水量突变和水体浑浊；

6 邻近截排水沟断面尺寸，沿线稳定性，护砌变形、破损、断裂和磨蚀、坡面土石覆盖保护层等。

11.4.3 弃土场场区巡查应包括下列内容：

1 平台平整度、长度和坡度变化，坡面裂缝、塌陷、异常变形、积水等现象；

2 场区水位异常变化，水颜色、气味及浑浊度变化；

3 拦挡结构端裂缝、塌滑迹象，下游岸坡地下水露头及绕拦挡结构渗流情况；

4 场区岸坡冲刷、开裂、崩塌及滑移迹象。

11.4.4 截排水设施巡查应包括下列内容：

1 集水井井壁裂缝、剥蚀、脱落、渗漏、倾斜和变位；

2 排水沟身变形、损坏或坍塌，盖板裂缝和断裂，盖板之间及盖板与槽壁之间的防漏充填情况，槽内淤堵情况；

3 排水涵管变形、裂缝、破损、断裂和磨蚀，涵管内淤堵、排水口浑浊和水量变化情况等；

4 排洪涵洞洞内塌方，衬砌变形、裂缝、破损、断裂、剥落和磨蚀，伸缩缝、止水及充填物情况，洞内淤堵、排水口浑浊情况、水量变化情况等；

5 排洪涵洞、排水槽、涵管排水孔的工作状态，漏砂情况等；

6 沿线护砌变形、破损、断裂，淤堵，消力池及消力坎运行情况等。

11.4.5 周边环境巡查应包括下列内容：

1 周边山体滑移、塌方和泥石流等情况；

2 违章建筑、违章施工和违章作业等情况；

3 违章爆破、回挖、取水，外来废石、废水和废弃物排入，放牧和开垦等。

11.4.6 堆积施工期间，日常巡查每周不得少于1次；堆积施工完成后，日常巡查每月不宜少于2次；出现大面积降雨时，每天不应少于1次。

11.4.7 对地表出现的明显裂缝应测定其位置、出露宽度和分布范围。

11.4.8 当发现截排水设施出现变形时，应在变形部位或其影响部位布设位移监测点，并进行修缮。

12 关闭与安全评价

12.1 一般规定

12.1.1 弃土场停弃、达到设计容量时应进行关闭。关闭前应进行安全评价。

12.1.2 弃土场安全评价应根据评价阶段及目的、已有资料分析、现场检查及监测结果等编制评价方案，评价报告应给出明确的判定结论。

12.1.3 弃土场关闭后未经批准，不得重新启用或改作他用。

12.2 关闭

12.2.1 弃土场关闭设计应具备下列资料：

1 工程地质、水文地质等既有勘察资料；

2 工程设计及施工验收或竣工资料；

3 实际堆置状态图，周边实际状况资料，评价勘察资料；

4 各阶段稳定性评价及监测资料等。

12.2.2 弃土场关闭设计应包括下列内容：

1 弃土料堆置体整体及各台阶、拦挡结构、弃土场整体的稳定性分析；

2 场地及周边设施的安全分析；

3 弃土场工程综合治理措施有效性评价；

4 弃土场工程安全状态评价；

5 弃土场长期安全预防和维护措施、绿化与复垦等建议。

12.2.3 弃土场关闭后重新启用前，应进行专项论证。

12.3 安全评价

12.3.1 弃土料堆置体和拦挡结构稳定性分析，应包括下列内容：

1 堆置要素分析，计算方案；

2 工程地质、水文地质、堆置体物理力学性质等分析；

3 堆置体稳定性及拦挡结构稳定性计算分析；

4 稳定措施建议；

5 安全性结论。

12.3.2 弃土场整体稳定性和拦挡结构稳定性分析应符合下列规定：

1 应根据设计要求与阶段工况分别进行计算分析；

2 计算模型应综合地形、地质与水文地质特征、堆积过程及堆置质量等选用；

3 计算参数应根据所采用的分析方法要求选取，地基土、堆置体应按安全评价勘察成果取值；

4 静力稳定性分析方法宜符合本规程第7章有关规定，动力稳定性分析可采用拟静力法进行计算，设计等级为I级～Ⅲ级的工程尚宜采用数值方法进行验证分析。

12.3.3 堆置体整体和填筑式拦挡结构宜进行渗流稳定分析，并宜包括下列内容：

1 宜采用二维或三维等数值分析方法；

2 宜确定堆置体和拦挡结构体的浸润线及其下游可能出逸点位置；

3 宜计算堆置体、拦挡结构和地基的渗流量；

4 当发生坡面或堆置体浸润线出逸时，宜确定渗透流量、出逸比降及不同土层之间渗透比降，并应评价产生管涌、流土的可能性。

12.3.4 弃土场工程安全评价报告应包括下列内容：

1 工程概况，包括场地地形、环境、弃土场类型、原始场地工程地质及水文地质条件、弃土场现状、弃土方量及最大堆置高度等；

2 设计概况，包括堆置工艺、拦挡结构、截排水设施等情况；

3 评价的目的、依据和工作程序等；

4 现状调查与量测，包括坡面防护情况、沉陷、裂缝、坍塌、位移和渗流破坏情况（管涌、流土等）、内排渗设施效果及浸润线监测的情况；

5 弃土场工程风险因素分析、稳定性分析方法、稳定性影响因素及破坏模式、降雨入渗计算分析等分级状态判定；

6 稳定安全性分析及评价，包括计算工况、计算参数、稳定性控制标准、场地整体稳定性、堆置体稳定性；并说明采用的计算方法、计算条件、最小安全系数及确保稳定性条件；

7 安全状态判断结论，包括弃土场整体安全、拦挡结构的稳定安全（抗滑稳定性、抗渗流破坏稳定性和抗震稳定性）、截排水设施系统能力和状态安全；

8 弃土场按正常运行标准存在的问题和安全隐患、确保弃土场安全的建议；

9 弃土场运维安全管控成效评价和改进建议。

13 验收与移交

13.1 一般规定

13.1.1 弃土场工程建造不同阶段、达到设计容量或关闭，应依据设计要求和质量标准进行验收。

13.1.2 弃土场工程验收合格宜进行移交，并应将形成的有关资料归档。

13.1.3 弃土场工程移交后，宜进行巡查维护。

13.2 验收

13.2.1 弃土场工程验收可分为阶段验收和竣工验收，并应符合下列规定：

1 阶段验收应查验工程质量检验资料，可进行试运行检验；

2 竣工验收应查验工程质量检验资料和竣工资料，可进行功能抽查或测试等检验。

13.2.2 阶段验收资料应包括施工准备检查、中间产品及原材料质量检验、分部工程和分项工程质量检验等，并应符合下列规定：

1 施工准备工作检查应进行全面、完整记录；

2 原材料质量检验、隐蔽工程检验、外观质量检验等应齐全；

3 分部工程和分项工程质量检验应具有明确的评价结论。

13.2.3 工程竣工验收资料应包括下列内容：

1 材料、构件、器具及设备等质量证明和进场材料试验报告等；

2 工程勘察和设计文件、施工质量检验资料；

3 分部工程、分项工程验收资料；

4 监测方案和观测成果资料；

5 竣工图及照片、影像资料。

13.2.4 弃土场工程验收合格标准，应符合下列规定：

1 应具备施工原始记录、检测记录、质量检查记录、隐蔽工程记录和竣工图等；

2 应自检合格，检验批、分部工程、分部工程验收合格；

3 检验批应符合现行国家标准《建筑工程施工质量验收统一标准》GB 50300有关质量合格标准的规定；

4 分部工程合格质量标准应符合下列规定：

1）检验批质量移交记录、控制资料完整，并验收合格；

2）检验结果符合现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202、《建筑边坡工程施工质量验收标准》GB/T 51351和《高填方地基技术规范》GB 51254 等有关规定和设计要求；

3）观感质量验收应符合设计要求。

5 分项工程合格质量标准应符合下列规定：

1）分项工程所含分部工程验收合格；

2）质量检验资料完整，抽查结果符合设计验收标准；

3）观感质量检验符合设计要求。

13.2.5 弃土场工程质量验收不符合设计要求时，应按现行国家标准《建筑工程施工质量验收统一标准》GB 50300的有关规定进行处理。

13.3 移交

13.3.1 弃土场验收合格并符合移交条件后，宜进行移交。

13.3.2 弃土场工程移交应符合下列规定：

1 应审核工程质量验收报告和工程质量评价报告；

2 应查验验收标准执行情况和工程实体质量监督抽查情况；

3 应复查工程量与设计文件及计量工程量；

4 应对履约情况、工程质量合格情况作出结论；

5 应签订工程移交协议或工程移交意见。

13.3.3 工程移交资料应包括下列内容：

1 开工报告、安全技术交底、施工方案及报批文件；

2 图纸会审纪要、设计变更通知单和材料替代核定单；

3 原材料及构件出厂证明、质量鉴定和复验单；

4 结构和构件的试块、试件以及有关材料，见证取样检测报告；

5 施工测量和交工测量成果；

6 隐蔽工程移交记录、工程照片和声像材料，施工日志、监理日志、大事记；

7 分项工程记录及测试、沉降、位移、变形等监测成果；

8 检验批及分部工程、分项工程等质量验收记录表，检验批的质量验收记录；

9 现场实测的竣工图；

10 竣工验收报告、施工总结报告和监理总结报告。

13.4 维护

13.4.1 弃土场工程应在使用期开展现场状态监测和巡查。

13.4.2 弃土场工程应对拦挡结构、堆置体防护措施及截排水设施等进行维护。

13.4.3 弃土场工程未经论证和批准，不得改变设计使用功能及环境条件，且不得在场区内外进行挖填和违章作业。

13.4.4 弃土场工程应及时完善运行、监测、维修治理、再利用等工程档案。

附录A 弃土料运送分类

A.0.1 弃土场工程的弃土料运送方式分类和适用条件宜按表A.0.1执行。

A.0.2 弃土场工程环境条件宜按表A.0.2的规定进行分类。

附录B 弃土场工程设计阶段工作要点

附录C 粗粒弃土料颗粒分析试验要点

C.0.1 本试验可用于最大粒径小于800mm的粗颗粒试样。

C.0.2 试验使用仪器设备应符合下列规定：

1 粗筛孔径宜分别为200mm、100mm、80mm、60mm、40mm、30mm、20mm、10mm、5mm；

2 细筛孔径宜分别为2.0mm、1.0mm、0.5mm、0.25mm、0.1mm；

3 台秤称量不宜小于1000kg，最小分度值不宜大于50g；

4 摇筛机筛析过程中应能上下振动；

5 辅助设备宜包括铁桶、铁钯、铁铲、铁箱、火炉、编织袋、毛刷等。

C.0.3 弃土料采用压（夯）法堆置处理时，压（夯）前后压（夯）点下、压（夯）之间等部位应逐层取样，每处取样数量不少于3件。

C.0.4 试验方法除应符合现行国家标准《土工试验方法标准》GB/T 50123的规定外，尚应符合下列规定：

1 取出的试样应称质量，并应用塑料编制袋装运至实验室风干；

2 粒径大于100mm的试样应用标准直径的套环进行挑选，并应称质量；

3 粒径大于40mm或不大于100mm试样宜用孔径分别为80mm、60mm、40mm依次叠合粗筛进行筛分，并应分别称取留在各层筛上的试样质量；

4 粒径小于40mm的试样宜质量缩分后倒入孔径为30mm、20mm、10mm、5mm依次叠合中筛中进行筛分且称取留在各层筛上的试样质量，并应采用倍数法还原，缩分标准质量可按下式计算：

式中：$Q$$Q$ —— 缩分标准质量 (kg)；

$K$$K$ —— 缩分系数，取 $K$$K$=0.1 ；

$d$$d$ —— 颗粒直径 (mm)。

5 粒径小于5mm的试样宜选取质量不少于5kg通过孔径为2.0mm、1.0mm、0.5mm、0.25mm、0.1mm依次叠合细筛进行筛分且称取留在各层筛上的试样质量，并应采用百分数法还原；

6 粗粒组试样质量的总和与试样总质量的差值不应大于试样总质量的 1.5% 。

C.0.5 试验数据整理应符合下列规定：

1 小于某粒径的试样质量占试样总质量的百分比应按下式计算：

式中：$D_x$$D_x$ —— 小于某粒径的试样质量占试样总质量的百分比(%)，精确至小数点后3位；

$m_A$$m_A$ —— 小于某粒径的试样质量 (kg) ；

$m_B$$m_B$ —— 细筛分析时为所取的试样质量，粗筛分析时为试样总质量 (kg) ；

$d_x$$d_x$ —— 粒径小于2mm的试样质量占试样总质量的百分比 (%) 。

2 应以小于某粒径的试样质量占试样总质量的百分比为纵坐标、颗粒粒径为横坐标，在单对数坐标上绘制颗粒大小分配曲线。

3 级配不均匀系数和曲率系数应利用分配曲线分别按下式计算：

式中：$C_u$$C_u$ —— 级配不均匀系数；

$C_c$$C_c$ —— 曲率系数；

$d_{10}$$d_{10}$、$d_{30}$$d_{30}$、$d_{60}$$d_{60}$ —— 粒径分别小于 10mm、30mm、60mm 试样质量占试样总质量的百分比 (%) 。

附录D 粗粒弃土料密度试验要点

D.0.1 粗粒弃土料的密度测定（大体积灌水法）应符合现行国家标准《土工试验方法标准》GB/T 50123的规定。

D.0.2 试验仪器设备和材料宜符合下列规定：

1 称量100kg台秤的最小分度值不宜大于50g，称量1000kg台秤的最小分度值不宜大于100g；

2 囊式体积仪弹性塑料薄膜袋直径宜为0.5m~1.5m、长度宜为0.5m~2.0m，薄膜厚度宜为0.5mm；

3量测仪器宜包括精密水准仪、水准尺、钢卷尺、坑口定位标准尺寸环以及试验坑开挖用具、坑壁支撑材料、厚度5mm~8mm土样堆放铁板、储水箱（筒）等辅助用具。

D.0.3 试验应进行两次平行测定，试验结果应取两次测值的算术平均值，并应符合下列规定：

1 试坑附近地面应清除、整平表面松散土层，并应测量其表面标高；

2 试坑开挖直径不宜小于试样最大粒径的3倍，深度不宜小于分层堆置厚度，应每隔1.0m连续取试样；

3 试坑口应放置定位环，在定位环内边挖边将坑内试样装入盛土容器内称取质量，精确到0.1kg，并应测定试样的含水率；

4 整平试坑坑壁，坑底的松动碎石应全部取出，并应称取质量；

5 试坑完成后应量测坑壁凹凸形态、试坑尺寸、坑底标高等；

6 塑料薄膜袋放置坑内铺平后，应将已称取质量的水缓慢灌入塑料薄膜袋内，直至水面与坑口定位环面齐平，并应对静止3min后的水面测量水面标高，袋内出现水面下降应另取塑料薄膜袋重新试验；

7 测试工作完成后，应采用粒径不大于100mm的级配碎石按每层300mm厚度分层夯实回填试坑。

D.0.4 试验数据整理应符合下列规定：

1 试样湿密度应按下式计算：

式中：${\rho }_0$$ρ_0$ —— 粗粒弃土料的湿密度 (kg/m³) ；

$m_0$$m_0$ —— 试样总质量 (kg) ；

$V$$V$ —— 试坑的体积 (m³)，计算试坑体积时应扣除定位环的体积。

2 试样干密度应按下式计算：

式中：${\rho }_d$$ρ_d$ —— 粗粒弃土料的干密度 (kg/m³) ；

$m_d$$m_d$ —— 试样干质量 (kg) ；

$V$$V$ —— 试坑的体积 (m³)，计算试坑体积时应扣除定位环的体积。

3 应绘制密度与深度关系曲线。

附录E 水文参数计算

E.1 设计洪水参数

E.1.1 设计洪水参数应包括洪峰流量、洪水总量等，可根据工程要求的计算内容确定。

E.1.2 汇水面积小于 300km² 流域设计洪峰流量应按下列公式计算。

式中：$Q_m$$Q_m$ —— 设计洪峰流量 (m³/s) ；

$F$$F$ —— 汇水面积 (km²) ；

$S_p$$S_p$ —— 设计雨力，重现期（频率） $p$$p$ 的最大 1h 降雨强度 (mm/h) ；

$t_0$$t_0$ —— 流域汇流历时 (h) ；

$t_c$$t_c$ —— 净雨历时或产流历时 (h) ；

$\mu$$μ$ —— 损失参数，表征平均稳定入渗率 (mm/h) ；

$n$$n$ —— 暴雨衰减指数，反映暴雨在时程分配上的集中或分散程度；

$m$$m$ —— 汇流参数，可通过分析实测暴雨洪水资料确定，或按全国和各省（自治区、市）的暴雨洪水查算表E.1.2选用；

$L$$L$ —— 河道（流程）长度 (km)，沿主河道从出口断面至分水岭的最长距离；

$J$$J$ —— 沿河道长（流程）的平均比降。

表E.1.2 汇流参数 $m$$m$ 查用表 $\theta =L/J^{1/3}$$θ=L/J^{1/3}$

E.1.3 设计洪水总量采用公式法推算时，宜按下列（图E.1.3）流程和公式进行计算：

式中：$W_p$$W_p$ —— 设计洪水总量 (10⁴ m³) ；

$H_p$$H_p$ —— 频率为 $p$$p$ 的流域中心点 24h 雨量（mm) ；

$\alpha$$α$ —— 洪水总量径流系数，可采用当地经验值；

$H_{24}$$H_{24}$ —— 流域最大 24h 暴雨均值（mm)，可由当地《水文手册》查得；

$K_p$$K_p$ —— 频率为 $p$$p$ 的模比系数，可由 $C_v$$C_v$ 及 $C_s$$C_s$ 的 皮尔逊-Ⅲ 型曲线 $K_p$$K_p$ 表中查得。

E.1.4 设计洪峰流量和洪水总量采用经验公式法推算时，可按下列公式计算：

式中：$Q_p$$Q_p$ —— 设计洪峰流量 (m³/s) ；

$W_p$$W_p$ —— 洪水总量 (10⁴m³) ；

$E$$E$、$B$$B$ —— 地理参数，可由当地水文资料查取；

$m$$m$、$n$$n$ —— 指数，可由当地水文资料查取。

E.2 输沙量

E.2.1 沟渠输沙量应包括悬移质输沙量和推移质输沙量，其计算应符合下列规定：

1 沟渠输沙量可按下式计算：

式中：$W_{sb}$$W_{sb}$ —— 多年平均输沙量 ( 10⁴ t/a) ；

$W_s$$W_s$ —— 多年平均悬移质输沙量 ( 10⁴ t/a) ；

$W_b$$W_b$ —— 多年平均推移质输沙量 ( 10⁴ t/a) 。

2 悬移质输沙量可按下列公式计算：

式中：$W_{si}$$W_{si}$ —— 分区输沙模数 [10⁴ t/(km²⋅a)] ，可根据地区水文图集、手册的输沙模数等值线图确定；

$F_i$$F_i$ —— 分区面积 (km²) ；

$M_0$$M_0$ —— 多年平均径流模数 (10⁴ m³/km²) ；

$b$$b$ —— 指数，采用当地经验值；

$K$$K$ —— 系数，采用当地经验值。

3 推移质输沙量 $W_b$$W_b$ 可按下式计算：

式中：$\beta$$β$ —— 推悬比，宜取0.05∼0.15，山区应取大值，塬区及平原取小值。

E.2.2 当沟渠中设置有运行一定年限已建坝时，可采用淤积调查法按下式计算沟渠多年平均输沙量：

式中：$W^{\prime }$$W^′$ —— 沟渠多年平均输沙量（t/年）；

$W_{\text{淤}}$$W_淤$ —— 坝内泥沙淤积总量（t）；

$W_{\text{排}}$$W_排$ —— 排沙量（t）；

$N$$N$ —— 淤积年限（a）。

E.3 截排水沟设计流量

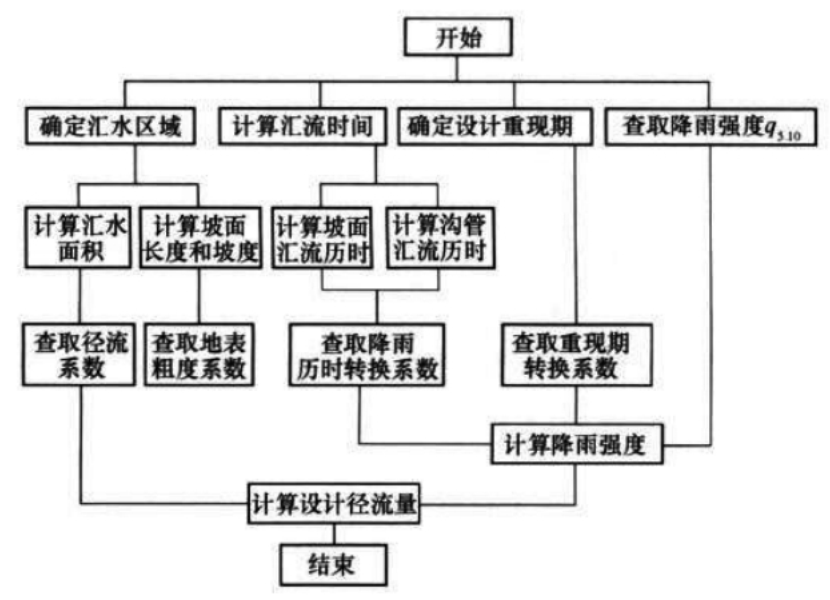

E.3.1 截排水沟设计流量宜按下列流程（图E.3.1）进行计算，并应符合下列规定：

1 降雨历时应取汇水区最远点至截排水设施处的坡面汇流历时与沟渠内的汇流历时之和。当有地表截排水要求时，可不计沟渠内的汇流历时。

2 坡面汇流历时可按下式计算：

式中：$t_1$$t_1$ —— 坡面汇流历时（min）；

$L_s$$L_s$ —— 坡面流的长度（m）；

$i_s$$i_s$ —— 坡面流的坡降，以小数计；

$m_1$$m_1$ —— 地面粗度系数，可按地表情况按表E.3.1确定。

3 沟渠内汇流历时计算，应依据断面尺寸、坡度变化点或有支沟汇入处分段，并应按下式计算各段的汇流历时后叠加：

式中：$t_2$$t_2$ —— 沟（管）内汇流历时（min）；

$n$$n$、$i$$i$ —— 分段数和分段序号；

$l_i$$l_i$ —— 第 $i$$i$ 段的长度（m）；

$v_i$$v_i$ —— 第 $i$$i$ 段平均流速(m/s)，$v_i=20i_g^{0.6}$$v_i=20i_g^{0.6}$，其中 $i_g$$i_g$ 为计算段排水沟（管）的平均坡度。

E.3.2 截排水沟设计流量可按下列规定进行计算和校核：

1 截排水沟设计排水流量可按下式计算：

式中：$Q_m$$Q_m$ —— 截排水沟设计流量（m³/s）；

$F$$F$ —— 汇水面积（m²）；

$q$$q$ —— 设计重现期和降雨历时内的平均降雨强度（mm/min）；

${\phi }_2$$φ_2$ —— 径流系数。

2 径流系数可按表E.3.2-1确定。当汇水面积内有两种或两种以上不同地表类型时，可按不同类型地表面积加权平均求取。

3 当场地及其邻近地区有10年以上自记雨量计资料时，可利用实测资料整理分析获取设计重现期的降雨强度；缺乏资料时，可利用标准降雨强度等值线图和转换系数，按下式计算降雨强度：

式中：$q_{5,10}$$q_{5,10}$ —— 5年重现期和 10min 降雨历时的标准降雨强度(mm/min)，可按地区查中国5年一遇 10min 降雨强度等值线图确定；

$C_p$$C_p$ —— 重现期转换系数，为设计重现期降雨强度同标准重现期降雨强度的比值( $q_p/q_5$$q_p/q_5$)，可按地区由表E.3.2-2确定；
